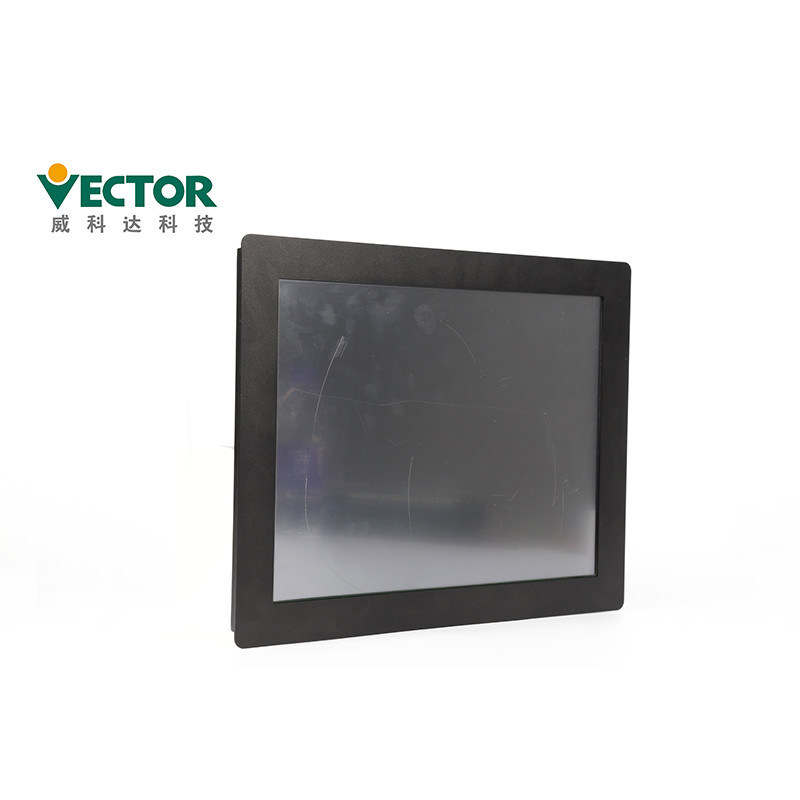

64 แกน 15 นิ้วแผงควบคุม HMI บัสสื่อสาร 100Mbps
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Vector |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | VEC-VE-MU-AH-64-CNC |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | To Be Discussed |
| รายละเอียดการบรรจุ: | 144 * 128 * 69 มม. 176 * 164 * 78 มม. 316 * 164 * 78 มม |
| เวลาการส่งมอบ: | 3-5 วันทำงาน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 500-1000 ชุด / เดือน |
|
ข้อมูลรายละเอียด |
|||
| เครื่องมือการเขียนโปรแกรม: | เครื่องมือการเขียนโปรแกรม CODESYS | ภาษา: | IEC61131-3 มาตรฐาน 6 ภาษา |
|---|---|---|---|
| แกน: | 64 แกน | การขยาย: | IO, ดิจิตอล, อนาล็อก, ตัวเข้ารหัส, เทอร์โมคัปเปิล, ไฮบริด |
| Certifictaes: | CE, FCC | โปรโตคอลการสื่อสาร: | บัส EtherCAT |
| ความถี่: | 1.8GHz | ฟังก์ชั่นการสื่อสาร: | RS485, Ethernet และ USB |
| แสงสูง: | แผงควบคุม HMI 100Mbps,แผงควบคุม HMI ขนาด 15 นิ้ว,แผงสัมผัส HMI ขนาด 15 นิ้ว |
||
รายละเอียดสินค้า
CODESYS Programmable Motion Controller พร้อม HMI 15 นิ้ว, PLC, CNC, Robtics All In One
บล็อกฟังก์ชันการควบคุมการเคลื่อนไหวสอดคล้องกับ PLCOPEN2.0
ด้วยหน้าจอสัมผัส HMI ขนาด 15 นิ้ว
สามารถเชื่อมต่อแกนเซอร์โว 64 แกน แกนจริงและแกนเสมือนสามารถควบคุมได้ในเวลาเดียวกัน
บัสสื่อสารในอัตรา 100Mbps ระยะห่างระหว่างสองสถานีสเลฟเซอร์โวสามารถเข้าถึงได้
100M และการกำหนดค่า IO ดิจิทัลเต็มรูปแบบของระบบส่วนขยายทั้งหมดของบัสสามารถเข้าถึง 30,000 จุด
รองรับฟังก์ชั่น Jerk กำหนดอัตราการเปลี่ยนแปลงของการเร่งความเร็ว/ลดความเร็ว;รองรับฟังก์ชั่น BufferMode,
เส้นโค้งการเคลื่อนไหวที่นุ่มนวลขึ้น
บล็อกฟังก์ชันการควบคุมการเคลื่อนไหวสอดคล้องกับ PLCOPEN2.0 และขยายฟังก์ชันการควบคุมการเคลื่อนไหวเพิ่มเติมเป็น
รับมือกับแอพพลิเคชั่นต่างๆ
ความถี่หลัก 1.8GHZ, การควบคุมการทำงานแบบ 64 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว,
ไลบรารีอัลกอริธึมการควบคุม CNC และ Robot พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว
คุณสมบัติของผลิตภัณฑ์
| สินค้า | HMI, PLC, CNC, Robtics All In One |
| ยี่ห้อ | เวกเตอร์ |
| หมายเลขรุ่น | VEC-VE-MU-AH-64-CNC |
| แกน | 64 แกน |
| เครื่องมือการเขียนโปรแกรม | เครื่องมือการเขียนโปรแกรม CODESYS |
| ภาษาโปรแกรม |
รองรับภาษาโปรแกรม IEC61131-3: FBD, LD, IL, ST, SFC และ CFC |
| Rความถี่หลัก | 1.8GHZ |
| ยูนิตเสริม | Local I/O, ดิจิตอล, อนาล็อก, ตัวเข้ารหัส, เทอร์โมคัปเปิล, ไฮบริด |
| โปรโตคอลการสื่อสาร | รถบัส EtherCAT |
ไวยากรณ์ของข้อกำหนด IEC 61131-3 นำเสนอชุดของกลไกสำหรับการนำโปรแกรมไปใช้งาน
ผู้ควบคุมข้ามแพลตฟอร์มเป้าหมายต่างๆผ่านการวางแผนและออกแบบโมดูลาร์ ข้อมูลจำเพาะแบ่งออก
ควบคุมการกระทำออกเป็นสองส่วน: การดำเนินการทางตรรกะและการกระทำของฮาร์ดแวร์ส่วนตรรกะรวมไวยากรณ์
กำหนดไว้ใน IEC 61131-3 ในรูปแบบคำอธิบายทั่วไปและนำไปใช้งาน ในขณะที่การทำงานของฮาร์ดแวร์นั้น
ออกแบบด้วยไลบรารีเฟิร์มแวร์ที่เป็นเอกสิทธิ์เฉพาะสำหรับแต่ละฮาร์ดแวร์ ทำให้ตรรกะในการควบคุมใช้ฮาร์ดแวร์ได้
ทรัพยากรในแต่ละแพลตฟอร์มเป้าหมายการออกแบบนี้ช่วยให้ชิปควบคุมต่างๆ ดำเนินการควบคุมได้
ออกแบบในไวยากรณ์ IEC 61131-3 และนักออกแบบจำเป็นต้องเรียนรู้ไวยากรณ์ IEC 61131-3 เพื่อใช้งานเท่านั้น
ชิปควบคุมที่รองรับการออกแบบคอนโทรลเลอร์ที่ตั้งโปรแกรมได้มาตรฐาน IEC 61131-3 กำหนดหก
ภาษาโปรแกรมมาตรฐาน:
(รายการคำสั่ง IL)
(ไดอะแกรมบันได,LD)
(ไดอะแกรมบล็อกฟังก์ชัน,FBD)
(ภาษาข้อความที่มีโครงสร้าง, STL)
(แผนภูมิฟังก์ชันตามลำดับ SFC)
(แผนภูมิฟังก์ชันต่อเนื่อง CFC)
ตัวควบคุมการเคลื่อนไหว VE ใช้แพลตฟอร์มการเขียนโปรแกรม CODESYS ซึ่งสนับสนุน PLCopen . อย่างเต็มที่
ข้อกำหนดและอนุญาตให้ผู้ใช้อ้างถึงไลบรารีฟังก์ชันมาตรฐานจำนวนมากภาษาระดับสูง
วิธีการเขียนโปรแกรมทำให้ผู้ผลิตและผู้ใช้ PLC พัฒนากรรมสิทธิ์ของตนเองได้ง่าย
บล็อกฟังก์ชันและไลบรารีคำสั่ง และยืมโปรแกรมควบคุมที่คล้ายกันเพื่อสร้างเฉพาะอุตสาหกรรม
"แพ็คเกจกระบวนการ" ซึ่งสามารถปรับปรุงประสิทธิภาพการเขียนโปรแกรมของผู้ใช้ได้อย่างมาก
ซอฟต์แวร์ CODESYS:
ซอฟต์แวร์ CODESYS เป็นซอฟต์แวร์มาตรฐานสำหรับการพัฒนาและการประยุกต์ใช้ VE
ผลิตภัณฑ์ควบคุมการเคลื่อนไหวที่ตั้งโปรแกรมได้แพลตฟอร์มซอฟต์แวร์ CODESYS ให้VE
คอนโทรลเลอร์พร้อมการกำหนดค่าที่สมบูรณ์ การตั้งโปรแกรม การดีบัก การเฝ้าติดตาม
สภาพแวดล้อม ยืดหยุ่น และอิสระในการจัดการภาษา IEC อันทรงพลัง
ซอฟต์แวร์ codesYS ช่วยให้การจัดการด้านวิศวกรรมและอุปกรณ์
ให้การกำหนดค่าต่อไปนี้สำหรับผลิตภัณฑ์ตัวควบคุม VE:
1. การกำหนดค่า CPU;
2. การกำหนดค่าโมดูล I/O;
3. บัส EtherCAT;
4. บัส ModbusRTU/ModbusTCP;
5. การเขียนโปรแกรมที่ได้มาตรฐาน (ตามมาตรฐาน IEC61131-3)
6. รองรับภาษาการเขียนโปรแกรมทั้ง 6 ภาษา: Structured Text (ST), Function Block Chart
7. (FBD), Instruction List (IL), Keystone (LD), Sequential Function Map (SFC) และ
8. IEC61131-3 Extended Programming Language ฟังก์ชันต่อเนื่อง Map (CFC)
9. ไลบรารีบล็อกคุณลักษณะที่ยืดหยุ่นและครอบคลุมและสนับสนุนไลบรารีที่ผู้ใช้กำหนด
10. ฟังก์ชั่นการจำลองแบบออฟไลน์ ไม่จำเป็นต้องเชื่อมต่อฮาร์ดแวร์ PLC ทำการดีบักการจำลองโปรแกรมให้สมบูรณ์
11. ฟังก์ชั่นตรวจสอบข้อผิดพลาดในการดีบักอัจฉริยะ
12. รวบรวมข้อผิดพลาด ค้นหาข้อผิดพลาดในการเขียนโปรแกรมอย่างรวดเร็ว และวินิจฉัยบันทึก
13. การติดตามตัวอย่าง
14. สร้างแผนภูมิอนุกรมเวลาของตัวแปรกระบวนการแล้ว
รุ่นผลิตภัณฑ์:
| VEC-VE-MU-AH-08-CNC | ความถี่หลัก 0.6GHZ, การควบคุมการทำงานแบบ 8 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว, การควบคุม CNC และ Robot และไลบรารีอัลกอริธึม พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว |
| VEC-VE-MU-AH-16-CNC | ความถี่หลัก 1.0GHZ, การควบคุมการทำงานแบบ 16 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว, การควบคุม CNC และ Robot และไลบรารีอัลกอริธึม พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว |
| VEC-VE-MU-AH-32-CNC | ความถี่หลัก 1.6GHZ, การควบคุมการทำงานแบบ 32 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว, การควบคุม CNC และ Robot และไลบรารีอัลกอริธึม พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว |
| VEC-VE-MU-AH-64-CNC | ความถี่หลัก 1.8GHZ, การควบคุมการทำงานแบบ 64 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว, การควบคุม CNC และ Robot และอัลกอริธึมไลบรารี พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว |
ยูนิตเสริม
ตัวเชื่อมต่อบัส EtherCAT, โมดูลขยายเอาต์พุตอินพุตดิจิตอล, เอาต์พุตอินพุตอะนาล็อก analog
โมดูลขยาย, โมดูลขยายเทอร์โมคัปเปิล, ตัวเข้ารหัส (พร้อมฟังก์ชั่นโพรบ,
สามารถส่งพัลส์ส่วนต่างเฟส AB) โมดูลขยาย โมดูลขยายไฮบริด
อินพุต DI 16 จุด, เอาต์พุต DO 16 จุด (จำนวนตัวเข้ารหัส 2 ทางที่ขยายได้)
อินพุตและเอาต์พุตสามารถเป็น NPN หรือ PNP
| เงื่อนไขการชำระเงิน | |||||
| ตัวอย่าง: 100% ก่อนจัดส่งโดย Western Union | |||||
| สั่งซื้อจำนวนมาก: เงินฝาก 30%, 70% ก่อนจัดส่งโดย T/T หรือ Western Union | |||||
| เวลาในการผลิต | |||||
| คำสั่งซื้อขนาดเล็ก 3-5 วันทำการ | |||||
| กำลังการผลิตสามารถเข้าถึง 1,000 ชุดต่อเดือน | |||||
การบรรจุและการจัดส่ง
| รายละเอียดการบรรจุของ Motion Controller | |||||
| สินค้า | VA Motion | การขยาย VA | VE Motion | การขยาย VE(32) | การขยาย VE(76) |
| หีบขนาด | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
เวลาจัดส่ง
| ปริมาณ | 1-5 ชุด | 50-100 ชุด | 200-500 ชุด |
| เวลาจัดส่ง | ภายใน 3 วัน | 5-10 วัน | 15-25 วัน |
1. สำหรับการสั่งซื้อขนาดเล็กเราสามารถจัดส่งได้ภายใน 1 สัปดาห์
2. ผลิตภัณฑ์ของเราสามารถจัดส่งได้ทั้งทางอากาศ ทางบก หรือทางทะเล
การตรวจสอบคุณภาพ:
ใบรับรอง:
เราได้รับใบรับรอง CE และ FCC สำหรับคอนโทรลเลอร์ Motion ซีรี่ส์ VE
