เซอร์โวมอเตอร์ขนาด 200 มม. และตัวขับ 1500rpm การเคลื่อนที่และการควบคุม
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Vector |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | VEC-VC-01633HC-ME / 200MB-00715E33-MF2LA |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | USD 300-450 / kit |
| รายละเอียดการบรรจุ: | 280 * 208 * 78 มม |
| เวลาการส่งมอบ: | 3-5 วันทำงาน |
| เงื่อนไขการชำระเงิน: | T / T, wester N Union, L / C |
| สามารถในการผลิต: | 500 ชุด / เดือน |
|
ข้อมูลรายละเอียด |
|||
| แรงดันไฟฟ้า: | 380V | อำนาจ: | 7KW |
|---|---|---|---|
| จัดอันดับปัจจุบัน: | 16A | ความเร็วที่กำหนด: | 1500 รอบต่อนาที |
| คะแนน Torgue: | 45 นิวตันเมตร | ระยะ: | 3 เฟส |
| ขนาดหน้าแปลนมอเตอร์: | 200mm | โปรโตคอลการสื่อสาร: | Modbus / CANopen / EtherCAT |
| แบบ: | VEC-VC-01633HC-ME / 200MB-00715E33-MF2LA | ใบสมัคร: | อุปกรณ์อิเล็กทรอนิกส์ |
| แสงสูง: | เซอร์โวมอเตอร์และไดรฟ์ 200 มม.,มอเตอร์เซอร์โวและไดรฟ์ 1500 รอบต่อนาที,การเคลื่อนไหวและการควบคุมของไดรฟ์ 1500 รอบต่อนาที |
||
รายละเอียดสินค้า
ตำแหน่งการวางแผนภายใน 7.5kw 380V AC Servo Drives System สำหรับอุปกรณ์อิเล็กทรอนิกส์ 3C

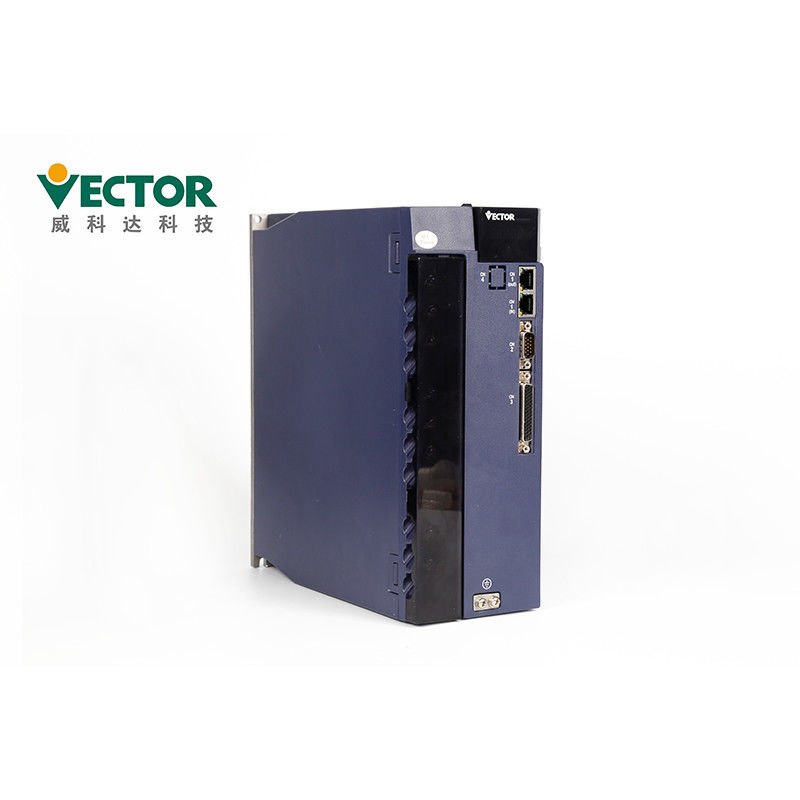

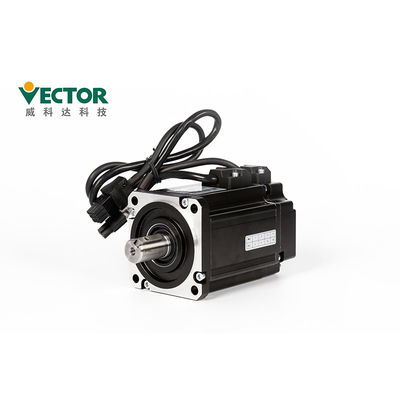

200mm 7kw 1500rpm เซอร์โวมอเตอร์ 3 เฟสและเซอร์โวไดรฟ์
ไฟฟ้ากระแสสลับ 380V 7KW
สามเฟสที่มีการเพิ่มพัลส์ 2500 + ตัวเข้ารหัสฮอลล์
Modbus/CANopen/EtherCAT Commucation Protocol Type
รายละเอียดสินค้า
| สินค้า | 200mm 7kw 1500rpm เซอร์โวมอเตอร์ 3 เฟสและเซอร์โวไดรฟ์ |
| ยี่ห้อ | เวกเตอร์ |
| หมายเลขรุ่น | VEC-VC-01633HC-ME/200MB-00715E33-MF2LA |
| พลัง | 7KW |
| แรงดันไฟฟ้า | 380V |
| เฟส | สามเฟส |
| จัดอันดับความเร็ว | 1500 รอบต่อนาที |
| จัดอันดับปัจจุบัน | 16A |
| จัดอันดับ Torgue | 45 นิวตันเมตร |
| โปรโตคอลการสื่อสาร | Modbus/CANopen/EtherCAT |
| แรงดันไฟฟ้า | โหมดควบคุม | การแก้ไขแบบควบคุมเต็มรูปแบบแบบเฟสเดียว / สามเฟส การปรับ SVPWM |
| ตัวเข้ารหัส | คำติชมของตัวเข้ารหัส | เพิ่มขึ้น 2,500 ชีพจร + ตัวเข้ารหัสฮอลล์; เพิ่มขึ้น 2500 ชีพจร; 17bit Tamagawa ตัวเข้ารหัสสัมบูรณ์; 23bit Tamagawa ตัวเข้ารหัสสัมบูรณ์; ตัวเข้ารหัสสัมบูรณ์ของ Nikon 24 บิต; |
| อินพุตคำสั่งพัลส์ | ประเภทพัลส์ | อินพุตดิฟเฟอเรนเชียล Open collector |
| ช่วงความถี่ | อินพุตที่แตกต่าง: 0-500kHz ความกว้างของพัลส์มากกว่า 1us Open collector: 0-300kHz ความกว้างของพัลส์มากกว่า 2.5us |
|
| โหมดพัลส์ | ชีพจร + ทิศทาง;AB บวก;CW+ทวนเข็มนาฬิกา; | |
| อินพุตแบบอะนาล็อก | ช่วงแรงดันไฟฟ้า | -10V ถึง 10V |
| อิมพีแดนซ์อินพุต | 10kΩ | |
| ความถี่สูงสุด | 1.5kHz | |
| ประเภทอินเตอร์เฟส DI/DO | NPN/PNP | |
| การสื่อสาร | Modbus/CANopen/EtherCAT | |
| โหมดตำแหน่ง | วิธีการป้อนข้อมูลคำสั่ง | คำสั่งพัลส์ ตำแหน่งการวางแผนภายใน วางแผนตามตำแหน่งเป้าหมาย ความเร็ว ความเร่ง และลดความเร็ว เวลา เส้นโค้งความเร็วสี่เหลี่ยมคางหมู เส้นโค้งความเร็วลูกบาศก์ โหมดคำสั่งแอบโซลูท / สัมพันธ์ relative |
| โหมดการปรับให้เรียบ | การกรองความถี่ต่ำ / การกรองค่ามัธยฐาน | |
| อัตราทดเกียร์อิเล็กทรอนิกส์ | N/M;(M=1~2147483647,N=1~2147483647) | |
| ขีดจำกัดแรงบิด | ขีดจำกัดแรงบิดภายใน / ขีดจำกัดแรงบิดอนาล็อก | |
| ค่าตอบแทนฟีดฟอร์เวิร์ด | ป้อนความเร็ว / ป้อนแรงบิด | |
| การชดเชยแรงบิด | การชดเชยแรงบิดคงที่ / การชดเชยแรงบิดแบบอะนาล็อก / การชดเชยแรงบิดอัตโนมัติ |
|
| โหมดควบคุมความเร็ว | ประเภทอินพุตคำสั่ง | ความถี่พัลส์ / อะนาล็อก / ความเร็วการวางแผนภายใน |
| ช่วงการควบคุมความเร็ว | 1~ความเร็วสูงสุด | |
| แบนด์วิดธ์ | 1kHz | |
| ขีดจำกัดแรงบิด | ขีดจำกัดแรงบิดภายใน / ขีดจำกัดแรงบิดอนาล็อก | |
| โหมดการปรับให้เรียบ | การกรองความถี่ต่ำ / การกรองค่ามัธยฐาน | |
| ค่าตอบแทนฟีดฟอร์เวิร์ด | ป้อนแรงบิดfor | |
| การชดเชยแรงบิด | การชดเชยแรงบิดคงที่ / การชดเชยแรงบิดแบบอะนาล็อก / การชดเชยแรงบิดอัตโนมัติ |
|
| โหมดควบคุมแรงบิด | ประเภทอินพุตคำสั่ง | ค่าอ้างอิงแรงบิดภายใน / แรงบิดควบคุมแบบอะนาล็อก |
| การชดเชยแรงบิด | การชดเชยแรงบิดคงที่ / การชดเชยแรงบิดแบบอะนาล็อก / การชดเชยแรงบิดอัตโนมัติ |
|
| จำกัด ความเร็ว | ขีด จำกัด ความเร็วภายใน / ขีด จำกัด ความเร็วอะนาล็อก Analog | |

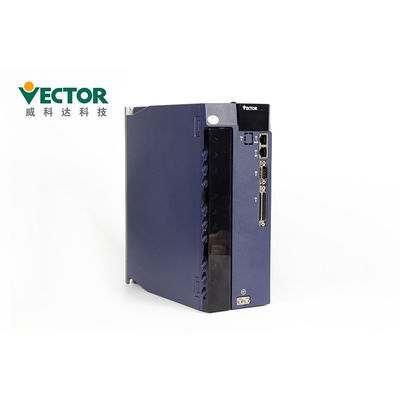

รายละเอียดเกี่ยวกับเซอร์โวไดรฟ์ เลือกรุ่นของเซอร์โวไดรฟ์ และทำการติดตั้งอย่างไร?
| ชื่อคีย์ | ฟังก์ชั่นที่สำคัญ |
| PAR/ALM | สลับโหมดกลับไปที่เมนูก่อนหน้า |
| ▲(เพิ่ม) | เพิ่มค่าบิตกระพริบของหลอดดิจิตอล LED |
| ▼(ธันวาคม) | ลดค่าตัวเลขที่กระพริบของหลอดดิจิตอล LED |
| หยุด/RST | เลื่อนหลอด LED ที่กะพริบไปทางซ้ายตรวจสอบมูลค่าข้อมูลสูง ยาวกว่า 5 บิต;รีเซ็ตข้อผิดพลาด เรียกใช้ฟังก์ชัน Fn |
| RD/WT | อ่าน/เขียนค่าพารามิเตอร์ป้อน fn page |
การติดตั้ง:
● ติดตั้งไดรเวอร์บนแพลตฟอร์มที่แห้งและแข็งแรงรักษาการระบายอากาศที่ดีและ
การกระจายความร้อนระหว่างการติดตั้งและบำรุงรักษาสายดินที่ดี
● โปรดติดตั้งในทิศทางที่กำหนดเพื่อหลีกเลี่ยงการทำงานผิดพลาด
● เมื่อทำการติดตั้ง โปรดตรวจสอบให้แน่ใจว่าไดรเวอร์เซอร์โวอยู่ในตำแหน่งที่กำหนด
ระยะห่างจากพื้นผิวด้านในของตู้และเครื่องจักรอื่นๆ มิฉะนั้น อาจก่อให้เกิดไฟไหม้หรือทำงานผิดปกติได้
| การติดตั้ง สิ่งแวดล้อม ข้อกำหนด |
ความกดอากาศ | 86~106kPa |
| Mbient ความชื้น | 0~55℃ | |
| อุณหภูมิโดยรอบ | 0~90%RH | |
| IP Rating | IP20 | |
| การสั่นสะเทือน | 0~4.9m/s^2 |
เครื่องประดับ:
| อุปกรณ์เสริมชื่อ | ภาพ | ||
| สาตาดอะไหล่ | ขั้วต่อสายไฟ | |
ปรับให้เข้ากับไดรฟ์โครงสร้าง E1, E2 |
| ปลั๊กตัวเข้ารหัส Cn3 | ปลั๊กเอนโค้ดเดอร์ด้านคนขับ | ||
| ปลั๊กขั้วต่อควบคุม Cn4 | ขั้วสัญญาณอินพุต/เอาต์พุต การเดินสายผู้ใช้ | ||
| สายเชื่อมต่อเอ็นโค้ดเดอร์ | มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ |
||
| สายไฟ | มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ |
||
| สายตรวจสอบไดรฟ์ | เชื่อมต่อและปรับซอฟต์แวร์สำหรับการตรวจสอบระยะไกลและอัพเดตเฟิร์มแวร์ | ||
| การจัดซื้ออะไหล่ | สายแปลง USB เป็น RS232 | ถ้าจำเป็นให้ซื้อเอง | |
| สายสื่อสารอีเทอร์เน็ต | ถ้าจำเป็นให้ซื้อเอง |

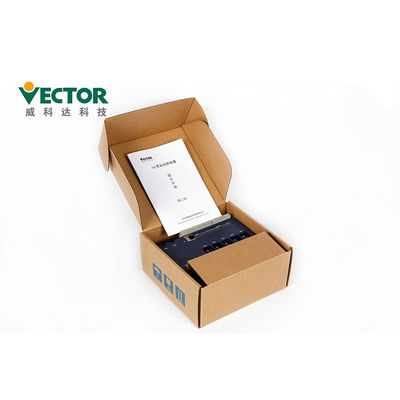

การบรรจุ:
| รายละเอียดการบรรจุของเซอร์โวไดรฟ์ | |||||
| สินค้า | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| หีบขนาด | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| รายละเอียดการบรรจุของ Motion Controller | |||||
| สินค้า | VA Motion | การขยาย VA | VE Motion | การขยาย VE(32) | การขยาย VE(76) |
| หีบขนาด | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
เวลาจัดส่งและวิธีการจัดส่ง Shipping
| ปริมาณ | 1-5 ชุด | 50-100 ชุด | 200-500 ชุด |
| เวลาจัดส่ง | ภายใน 3 วัน | 5-10 วัน | 15-25 วัน |
1. สำหรับการสั่งซื้อขนาดเล็กเราสามารถจัดส่งได้ภายใน 1 สัปดาห์
2. ผลิตภัณฑ์ของเราสามารถจัดส่งได้ทั้งทางอากาศ ทางบก หรือทางทะเล
