ประเภทบัส Modbus Closed Loop Servo System สำหรับเครื่องเคลือบบัตร
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Vector |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | VEC-VC-00323HC-ME / 60MB-R4030A23F-MF2.0 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | To Be Discussed |
| รายละเอียดการบรรจุ: | 375 * 290 * 155 มม. 280 * 208 * 112 มม |
| เวลาการส่งมอบ: | 5-8 วันทำงาน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 500-1000 ชุด / เดือน |
|
ข้อมูลรายละเอียด |
|||
| ระยะ: | สามเฟส | แรงดันไฟฟ้า: | 220V |
|---|---|---|---|
| แบบ: | VEC-VC-00323HC-ME / 60MB-R4030A23F-MF2.0 | การใช้: | เครื่องเคลือบบัตร |
| Certifictaes: | CE | Encoder: | ตัวเข้ารหัสแบบสัมบูรณ์ 17/23 บิต |
| โปรโตคอลการสื่อสาร: | Modbus / CANopen / EtherCAT | อำนาจ: | 0.4kw |
| แสงสูง: | ระบบเซอร์โววงปิด 0.4kw,ระบบเซอร์โววงปิด Modbus,เครื่องเคลือบระบบเซอร์โววงปิด |
||
รายละเอียดสินค้า

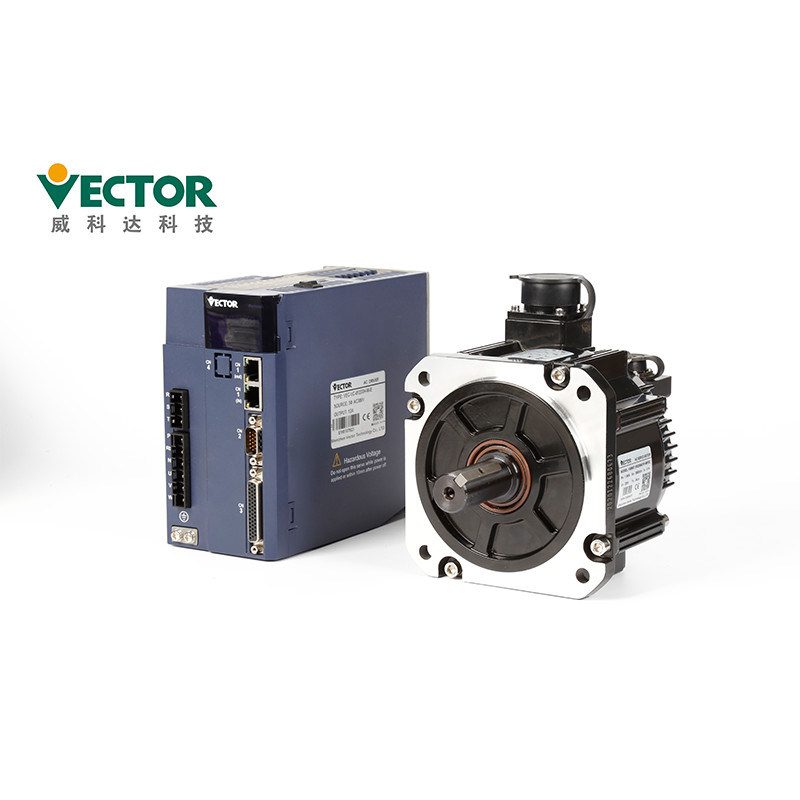

Universal Bus Closed-Loop Servo Drives 0.4kw 220V พร้อม CE สำหรับเครื่องเคลือบ
เซอร์โวไดรฟ์แบบวงปิดของ Universal Bus
ไฟ AC 0.4KW
สามเฟส 220V
Modbus / CanOpen / EtherCAT
โหมดควบคุมตำแหน่ง / ความเร็ว / แรงบิด
17/23 บิต Tamagawa ตัวเข้ารหัสสัมบูรณ์;
คุณสมบัติของผลิตภัณฑ์
| ชื่อผลิตภัณฑ์ | ไดรฟ์เซอร์โวสเต็ปเปอร์มอเตอร์แบบวงปิด |
| ยี่ห้อ | เวกเตอร์ |
| หมายเลขรุ่น | VEC-VC-00323HC-ME/60MB-R4030A23F-MF2 |
| Power4 | 0.4KW |
| แรงดันไฟฟ้า | 2200V |
| เฟส | สามเฟส |
| จัดอันดับปัจจุบัน | 3A |
| โปรโตคอลการสื่อสาร | Modbus/CANopen/EtherCAT |
| ตัวเข้ารหัส | 17/23 บิต Tamagawa ตัวเข้ารหัสสัมบูรณ์ |
แผงประกอบด้วย 5 ปุ่มและ 5 หลอดดิจิตอล
ฟังก์ชันทั่วไปของปุ่มทั้งห้าจะแสดงในตารางด้านล่าง
| ชื่อคีย์ | ฟังก์ชั่นที่สำคัญ |
| โหมด | สลับโหมดกลับไปที่เมนูก่อนหน้า |
| ▲(เพิ่ม) | เพิ่มค่าบิตกระพริบของหลอดดิจิตอล LED |
| ▼(ธันวาคม) | ลดค่าตัวเลขกระพริบของหลอดดิจิตอล LED |
| ◄◄(กะ) | เลื่อนหลอด LED ที่กะพริบไปทางซ้ายตรวจสอบมูลค่าข้อมูลสูง ยาวกว่า 5 บิต;รีเซ็ตข้อผิดพลาด เรียกใช้ฟังก์ชัน Fn |
| ชุด | อ่าน/เขียนค่าพารามิเตอร์ |
เซอร์โวมอเตอร์:
การติดตั้ง:
● ติดตั้งไดรเวอร์บนแพลตฟอร์มที่แห้งและแข็งแรงรักษาการระบายอากาศที่ดีและ
การกระจายความร้อนระหว่างการติดตั้งและบำรุงรักษาสายดินที่ดี
● โปรดติดตั้งในทิศทางที่กำหนดเพื่อหลีกเลี่ยงการทำงานผิดพลาด
● เมื่อทำการติดตั้ง โปรดตรวจสอบให้แน่ใจว่าไดรเวอร์เซอร์โวอยู่ในตำแหน่งที่กำหนด
ระยะห่างจากพื้นผิวด้านในของตู้และเครื่องจักรอื่นๆ มิฉะนั้น อาจก่อให้เกิดไฟไหม้หรือทำงานผิดปกติได้
| การติดตั้ง สิ่งแวดล้อม ความต้องการ |
ความกดอากาศ | 86~106kPa |
| Mbient ความชื้น | 0~55℃ | |
| อุณหภูมิโดยรอบ | 0~90%RH | |
| IP Rating | IP20 | |
| การสั่นสะเทือน | 0~4.9m/s^2 |
การบรรจุและการจัดส่ง
| รายละเอียดการบรรจุของเซอร์โวไดรฟ์ | |||||
| สินค้า | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| หีบขนาด | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| รายละเอียดการบรรจุของ Motion Controller | |||||
| สินค้า | VA Motion | การขยาย VA | VE Motion | การขยาย VE(32) | การขยาย VE(76) |
| หีบขนาด | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
เวลาจัดส่ง
| ปริมาณ | 1-5 ชุด | 50-100 ชุด | 200-500 ชุด |
| เวลาจัดส่ง | ภายใน 3 วัน | 5-10 วัน | 15-25 วัน |
1. สำหรับการสั่งซื้อขนาดเล็กเราสามารถจัดส่งได้ภายใน 1 สัปดาห์
2. ผลิตภัณฑ์ของเราสามารถจัดส่งได้ทั้งทางอากาศ ทางบก หรือทางทะเล
เครื่องประดับ
| อุปกรณ์เสริมชื่อ | ภาพ | ||
| สาตาดอะไหล่ | ขั้วต่อสายไฟ | |
ปรับให้เข้ากับไดรฟ์โครงสร้าง E1, E2 |
| ปลั๊กตัวเข้ารหัส Cn3 | ปลั๊กเอนโค้ดเดอร์ด้านคนขับ | ||
| ปลั๊กขั้วต่อควบคุม Cn4 | ขั้วสัญญาณอินพุต/เอาต์พุต การเดินสายผู้ใช้ | ||
| สายเชื่อมต่อเอ็นโค้ดเดอร์ | มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ |
||
| สายไฟ | มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ |
||
| สายตรวจสอบไดรฟ์ | เชื่อมต่อและปรับซอฟต์แวร์สำหรับการตรวจสอบระยะไกลและอัพเดตเฟิร์มแวร์ | ||
| การจัดซื้ออะไหล่ | สายแปลง USB เป็น RS232 | ถ้าจำเป็นให้ซื้อเอง | |
| สายสื่อสารอีเทอร์เน็ต | ถ้าจำเป็นให้ซื้อเอง |
ใบรับรอง CE
1. CE (มาตรฐานความปลอดภัยของสหภาพยุโรป);
2. IEC/EN61800-5-1:2007 (ข้อกำหนดด้านความปลอดภัยสำหรับไฟฟ้า ความร้อน และพลังงานในหัวข้อ 5-1 ของ
ระบบขับเคลื่อนไฟฟ้าความเร็วตัวแปร) สอดคล้องกับมาตรฐานแห่งชาติ GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (ระบบควบคุมความเร็วระบบควบคุมไฟฟ้าส่วนที่ 3 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า
มาตรฐานและวิธีการทดสอบเฉพาะ) ซึ่งสอดคล้องกับมาตรฐานแห่งชาติ GB12668.3-2012
