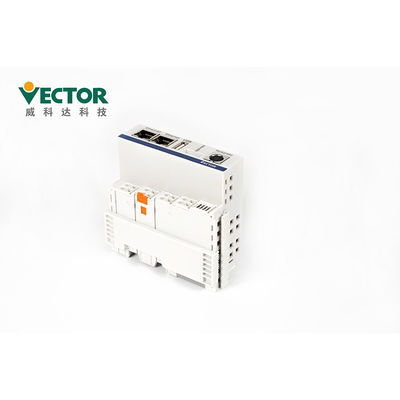

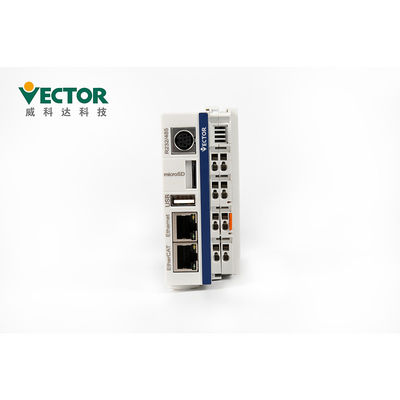

1.2GHZ Programmable Stepper Motor Controller RS485/232 พร้อม 32 Axis
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Vector |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | VEC-VE-MU-AN-32-SMB |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | To Be Discussed |
| รายละเอียดการบรรจุ: | 144 * 128 * 69 มม. 176 * 164 * 78 มม. 316 * 164 * 78 มม |
| เวลาการส่งมอบ: | 3-5 วันทำงาน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 500-1000 ชุด / เดือน |
|
ข้อมูลรายละเอียด |
|||
| การเขียนโปรแกรมด้วย: | CODESYS | ภาษา: | มาตรฐาน IEC61131-3 |
|---|---|---|---|
| แกน: | 32 แกน | การขยาย: | IO, ดิจิตอล, อนาล็อก, ตัวเข้ารหัส, เทอร์โมคัปเปิล, ไฮบริด |
| Certifictaes: | CE, FCC | โปรโตคอลการสื่อสาร: | บัส EtherCAT |
| ความถี่: | 1.2GHz | ฟังก์ชั่นการสื่อสาร: | RS485, Ethernet และ USB |
| แสงสูง: | 1.2 GHZ Programmable Stepper Motor Controller,RS485/232 Programmable Stepper Motor Controller,1.2 GHZ PLC ควบคุมเซอร์โวมอเตอร์ |
||
รายละเอียดสินค้า
1.2GHZ RS485/232 Motion Controller พร้อม 32 แกนและ 16 I/O Expansion Units
ตัวควบคุมการเคลื่อนไหว VE ใช้แพลตฟอร์มการเขียนโปรแกรม CODESYS ซึ่งสนับสนุน PLCopen . อย่างเต็มที่
ข้อกำหนดและอนุญาตให้ผู้ใช้อ้างถึงไลบรารีฟังก์ชันมาตรฐานจำนวนมากภาษาระดับสูง
วิธีการเขียนโปรแกรมทำให้ผู้ผลิตและผู้ใช้ PLC พัฒนากรรมสิทธิ์ของตนเองได้ง่าย
บล็อกฟังก์ชันและไลบรารีคำสั่ง และยืมโปรแกรมควบคุมที่คล้ายกันเพื่อสร้างเฉพาะอุตสาหกรรม
"แพ็คเกจกระบวนการ" ซึ่งสามารถปรับปรุงประสิทธิภาพการเขียนโปรแกรมของผู้ใช้ได้อย่างมาก
คุณสมบัติของผลิตภัณฑ์
| สินค้า | 1.2GHZ RS485/232 ตัวควบคุมการเคลื่อนไหว |
| ยี่ห้อ | เวกเตอร์ |
| หมายเลขรุ่น | VEC-VE-MU-AN-32-SMB |
| แกน | 32 แกน |
| เครื่องมือการเขียนโปรแกรม | CODESYS |
| ภาษาโปรแกรม |
รองรับภาษาโปรแกรม IEC61131-3: FBD, LD, IL, ST, SFC และ CFC |
| Rความถี่หลัก | 1.2GHZ |
| ยูนิตเสริม | ดิจิตอล, อะนาล็อก, ตัวเข้ารหัส, เทอร์โมคัปเปิล, ไฮบริด |
| โปรโตคอลการสื่อสาร | รถบัส EtherCAT |
ไวยากรณ์ของข้อกำหนด IEC 61131-3 นำเสนอชุดของกลไกสำหรับการนำโปรแกรมไปใช้งาน
ผู้ควบคุมข้ามแพลตฟอร์มเป้าหมายต่างๆผ่านการวางแผนและออกแบบโมดูลาร์ ข้อมูลจำเพาะแบ่งออก
ควบคุมการกระทำออกเป็นสองส่วน: การดำเนินการทางตรรกะและการกระทำของฮาร์ดแวร์ส่วนตรรกะรวมไวยากรณ์
กำหนดไว้ใน IEC 61131-3 ในรูปแบบคำอธิบายทั่วไปและนำไปใช้งาน ในขณะที่การทำงานของฮาร์ดแวร์นั้น
ออกแบบด้วยไลบรารีเฟิร์มแวร์ที่เป็นเอกสิทธิ์เฉพาะสำหรับแต่ละฮาร์ดแวร์ ทำให้ตรรกะในการควบคุมใช้ฮาร์ดแวร์ได้
ทรัพยากรในแต่ละแพลตฟอร์มเป้าหมายการออกแบบนี้ช่วยให้ชิปควบคุมต่างๆ ดำเนินการควบคุมได้
ออกแบบในไวยากรณ์ IEC 61131-3 และนักออกแบบจำเป็นต้องเรียนรู้ไวยากรณ์ IEC 61131-3 เพื่อใช้งานเท่านั้น
ชิปควบคุมที่รองรับการออกแบบคอนโทรลเลอร์ที่ตั้งโปรแกรมได้มาตรฐาน IEC 61131-3 กำหนดหก
ภาษาโปรแกรมมาตรฐาน:
(รายการคำสั่ง IL)
(ไดอะแกรมบันได,LD)
(ไดอะแกรมบล็อกฟังก์ชัน,FBD)
(ภาษาข้อความที่มีโครงสร้าง, STL)
(แผนภูมิฟังก์ชันตามลำดับ SFC)
(แผนภูมิฟังก์ชันต่อเนื่อง CFC)
แผนผังของการรวมสถาปัตยกรรมคอนโทรลเลอร์ VE แสดงอยู่ด้านล่าง:
ซอฟต์แวร์ CODESYS:
ซอฟต์แวร์ CODESYS เป็นซอฟต์แวร์มาตรฐานสำหรับการพัฒนาและการประยุกต์ใช้ VE
ผลิตภัณฑ์ควบคุมการเคลื่อนไหวที่ตั้งโปรแกรมได้แพลตฟอร์มซอฟต์แวร์ CODESYS ให้VE
คอนโทรลเลอร์พร้อมการกำหนดค่าที่สมบูรณ์ การตั้งโปรแกรม การดีบัก การเฝ้าติดตาม
สภาพแวดล้อม ยืดหยุ่น และอิสระในการจัดการภาษา IEC อันทรงพลัง
ซอฟต์แวร์ codesYS ช่วยให้การจัดการด้านวิศวกรรมและอุปกรณ์
ให้การกำหนดค่าต่อไปนี้สำหรับผลิตภัณฑ์ตัวควบคุม VE:
การกำหนดค่า CPU;
การกำหนดค่าโมดูล I/O;
บัส EtherCAT;
บัส ModbusRTU/ModbusTCP;
การเขียนโปรแกรมที่ได้มาตรฐาน (ตามมาตรฐาน IEC61131-3)
รองรับภาษาการเขียนโปรแกรมทั้ง 6 ภาษา: Structured Text (ST), Function Block Chart
(FBD), Instruction List (IL), Keystone (LD), Sequential Function Map (SFC) และ
IEC61131-3 Extended Programming Language ฟังก์ชันต่อเนื่อง (CFC)
ไลบรารีบล็อกคุณลักษณะที่ยืดหยุ่นและครอบคลุมและรองรับการกำหนดโดยผู้ใช้
ห้องสมุด
ฟังก์ชั่นการจำลองแบบออฟไลน์ ไม่จำเป็นต้องเชื่อมต่อฮาร์ดแวร์ PLC กรอก
โปรแกรมจำลองดีบัก
ฟังก์ชันตรวจสอบข้อผิดพลาดในการดีบักอัจฉริยะ
รวบรวมข้อผิดพลาด ค้นหาข้อผิดพลาดในการเขียนโปรแกรมอย่างรวดเร็ว และวินิจฉัยบันทึก
การติดตามตัวอย่าง
แผนภูมิอนุกรมเวลาของตัวแปรกระบวนการถูกสร้างขึ้น
รุ่นผลิตภัณฑ์:
| VEC-VE-MU-AN-08-SMB | ความถี่หลัก 0.4GHZ, การควบคุมการทำงานแบบ 8 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว |
| VEC-VE-MU-AN-16-SMB | ความถี่หลัก 0.8GHZ, การควบคุมการทำงานแบบ 16 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว |
| VEC-VE-MU-AN-32-SMB | ความถี่หลัก 1.2GHZ, การควบคุมการทำงานแบบ 32 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว |
| VEC-VE-MU-AN-64-SMB |
ความถี่หลัก 1.6GHZ, การควบคุมการทำงาน 64 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว |
ยูนิตเสริม
ตัวเชื่อมต่อบัส EtherCAT, โมดูลขยายเอาต์พุตอินพุตดิจิตอล, เอาต์พุตอินพุตอะนาล็อก
โมดูลขยาย, โมดูลขยายเทอร์โมคัปเปิล, ตัวเข้ารหัส (พร้อมฟังก์ชั่นโพรบ,
สามารถส่งพัลส์ส่วนต่างเฟส AB) โมดูลขยาย โมดูลขยายไฮบริด
ยูนิตขยาย I/O:
อินพุต DI 16 จุด, เอาต์พุต DO 16 จุด (จำนวนตัวเข้ารหัส 2 ทางที่ขยายได้)
อินพุตและเอาต์พุตสามารถเป็น NPN หรือ PNP
การบรรจุและการจัดส่ง
| รายละเอียดการบรรจุของ Motion Controller | |||||
| สินค้า | VA Motion | การขยาย VA | VE Motion | การขยาย VE(32) | การขยาย VE(76) |
| หีบขนาด | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
เวลาจัดส่ง
| ปริมาณ | 1-5 ชุด | 50-100 ชุด | 200-500 ชุด |
| เวลาจัดส่ง | ภายใน 3 วัน | 5-10 วัน | 15-25 วัน |
1. สำหรับการสั่งซื้อขนาดเล็กเราสามารถจัดส่งได้ภายใน 1 สัปดาห์
2. ผลิตภัณฑ์ของเราสามารถจัดส่งได้ทั้งทางอากาศ ทางบก หรือทางทะเล
ใบรับรอง:
เราได้รับใบรับรอง CE และ FCC สำหรับคอนโทรลเลอร์ Motion ซีรี่ส์ VE
