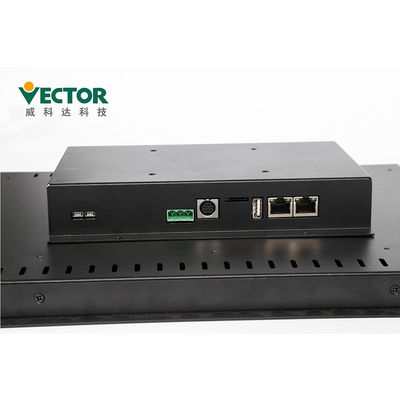

ตัวควบคุมการเคลื่อนไหวของหุ่นยนต์แกน 32 แกนหลายแกนพร้อมเครื่องมือ HMI และ PLC
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Vector |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | VEC-VE-MU-AH-32-CNC |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | To Be Discussed |
| รายละเอียดการบรรจุ: | 144 * 128 * 69 มม. 176 * 164 * 78 มม. 316 * 164 * 78 มม |
| เวลาการส่งมอบ: | 3-5 วันทำงาน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 500-1000 ชุด / เดือน |
|
ข้อมูลรายละเอียด |
|||
| เครื่องมือการเขียนโปรแกรม: | CODESYS | ภาษา: | IEC61131-3 มาตรฐาน 6 ภาษา |
|---|---|---|---|
| แกน: | 32 แกน | การขยาย: | IO, ดิจิตอล, อนาล็อก, ตัวเข้ารหัส, เทอร์โมคัปเปิล, ไฮบริด |
| Certifictaes: | CE, FCC | โปรโตคอลการสื่อสาร: | บัส EtherCAT |
| ความถี่: | 1.6GHz | ฟังก์ชั่นการสื่อสาร: | RS485, Ethernet และ USB |
| แสงสูง: | FCC Robot Motion Controller,32 แกน Robot Motion Controller,32 แกนหุ่นยนต์ Multi Axis Controller |
||
รายละเอียดสินค้า
ตัวควบคุมการเคลื่อนไหวหุ่นยนต์หลายแกนพร้อมเครื่องมือ HMI และ PLC แบบ 32 แกน
บล็อกฟังก์ชันการควบคุมการเคลื่อนไหวสอดคล้องกับ PLCOPEN2.0
ด้วยหน้าจอสัมผัส HMI ขนาด 15 นิ้ว
สามารถเชื่อมต่อแกนเซอร์โว 64 แกน แกนจริงและแกนเสมือนสามารถควบคุมได้ในเวลาเดียวกัน
บัสสื่อสารในอัตรา 100Mbps ระยะห่างระหว่างสองสถานีสเลฟเซอร์โวสามารถเข้าถึงได้
100M และการกำหนดค่า IO ดิจิทัลเต็มรูปแบบของระบบส่วนขยายทั้งหมดของบัสสามารถเข้าถึง 30,000 จุด
รองรับฟังก์ชั่น Jerk กำหนดอัตราการเปลี่ยนแปลงของการเร่งความเร็ว/ลดความเร็ว;รองรับฟังก์ชั่น BufferMode,
เส้นโค้งการเคลื่อนไหวที่นุ่มนวลขึ้น
บล็อกฟังก์ชันการควบคุมการเคลื่อนไหวสอดคล้องกับ PLCOPEN2.0 และขยายฟังก์ชันการควบคุมการเคลื่อนไหวเพิ่มเติมเป็น
รับมือกับแอพพลิเคชั่นต่างๆ
คุณสมบัติของผลิตภัณฑ์
| สินค้า | ตัวควบคุมการเคลื่อนที่ของหุ่นยนต์หลายแกน |
| ยี่ห้อ | เวกเตอร์ |
| หมายเลขรุ่น | VEC-VE-MU-AH-32-CNC |
| แกน | 32 แกน |
| เครื่องมือการเขียนโปรแกรม | CODESYS |
| ภาษาโปรแกรม |
รองรับภาษาโปรแกรม IEC61131-3: FBD, LD, IL, ST, SFC และ CFC |
| Rความถี่หลัก | 1.6GHZ |
| ยูนิตเสริม | ดิจิตอล, อะนาล็อก, ตัวเข้ารหัส, เทอร์โมคัปเปิล, ไฮบริด |
| โปรโตคอลการสื่อสาร | รถบัส EtherCAT |
ไวยากรณ์ของข้อกำหนด IEC 61131-3 นำเสนอชุดของกลไกสำหรับการนำโปรแกรมไปใช้งาน
ผู้ควบคุมข้ามแพลตฟอร์มเป้าหมายต่างๆผ่านการวางแผนและออกแบบโมดูลาร์ ข้อมูลจำเพาะแบ่งออก
ควบคุมการกระทำออกเป็นสองส่วน: การดำเนินการทางตรรกะและการกระทำของฮาร์ดแวร์ส่วนตรรกะรวมไวยากรณ์
กำหนดไว้ใน IEC 61131-3 ในรูปแบบคำอธิบายทั่วไปและนำไปใช้งาน ในขณะที่การทำงานของฮาร์ดแวร์นั้น
ออกแบบด้วยไลบรารีเฟิร์มแวร์ที่เป็นเอกสิทธิ์เฉพาะสำหรับแต่ละฮาร์ดแวร์ ทำให้ตรรกะในการควบคุมใช้ฮาร์ดแวร์ได้
ทรัพยากรในแต่ละแพลตฟอร์มเป้าหมายการออกแบบนี้ช่วยให้ชิปควบคุมต่างๆ ดำเนินการควบคุมได้
ออกแบบในไวยากรณ์ IEC 61131-3 และนักออกแบบจำเป็นต้องเรียนรู้ไวยากรณ์ IEC 61131-3 เพื่อใช้งานเท่านั้น
ชิปควบคุมที่รองรับการออกแบบคอนโทรลเลอร์ที่ตั้งโปรแกรมได้มาตรฐาน IEC 61131-3 กำหนดหก
ภาษาโปรแกรมมาตรฐาน:
(รายการคำสั่ง IL)
(ไดอะแกรมบันได,LD)
(ไดอะแกรมบล็อกฟังก์ชัน,FBD)
(ภาษาข้อความที่มีโครงสร้าง, STL)
(แผนภูมิฟังก์ชันตามลำดับ SFC)
(แผนภูมิฟังก์ชันต่อเนื่อง CFC)
ตัวควบคุมการเคลื่อนไหว VE ใช้แพลตฟอร์มการเขียนโปรแกรม CODESYS ซึ่งสนับสนุน PLCopen . อย่างเต็มที่
ข้อกำหนดและอนุญาตให้ผู้ใช้อ้างถึงไลบรารีฟังก์ชันมาตรฐานจำนวนมากภาษาระดับสูง
วิธีการเขียนโปรแกรมทำให้ผู้ผลิตและผู้ใช้ PLC พัฒนากรรมสิทธิ์ของตนเองได้ง่าย
บล็อกฟังก์ชันและไลบรารีคำสั่ง และยืมโปรแกรมควบคุมที่คล้ายกันเพื่อสร้างเฉพาะอุตสาหกรรม
"แพ็คเกจกระบวนการ" ซึ่งสามารถปรับปรุงประสิทธิภาพการเขียนโปรแกรมของผู้ใช้ได้อย่างมาก
ซอฟต์แวร์ CODESYS:
ซอฟต์แวร์ CODESYS เป็นซอฟต์แวร์มาตรฐานสำหรับการพัฒนาและการประยุกต์ใช้ VE
ผลิตภัณฑ์ควบคุมการเคลื่อนไหวที่ตั้งโปรแกรมได้แพลตฟอร์มซอฟต์แวร์ CODESYS ให้VE
คอนโทรลเลอร์พร้อมการกำหนดค่าที่สมบูรณ์ การตั้งโปรแกรม การดีบัก การเฝ้าติดตาม
สภาพแวดล้อม ยืดหยุ่น และอิสระในการจัดการภาษา IEC อันทรงพลัง
ซอฟต์แวร์ codesYS ช่วยให้การจัดการด้านวิศวกรรมและอุปกรณ์
ให้การกำหนดค่าต่อไปนี้สำหรับผลิตภัณฑ์ตัวควบคุม VE:
1. การกำหนดค่า CPU;
2. การกำหนดค่าโมดูล I/O;
3. บัส EtherCAT;
4. บัส ModbusRTU/ModbusTCP;
5. การเขียนโปรแกรมที่ได้มาตรฐาน (ตามมาตรฐาน IEC61131-3)
6. รองรับภาษาการเขียนโปรแกรมทั้ง 6 ภาษา: Structured Text (ST), Function Block Chart
7. (FBD), Instruction List (IL), Keystone (LD), Sequential Function Map (SFC) และ
8. IEC61131-3 Extended Programming Language ฟังก์ชันต่อเนื่อง Map (CFC)
9. ไลบรารีบล็อกคุณลักษณะที่ยืดหยุ่นและครอบคลุมและสนับสนุนไลบรารีที่ผู้ใช้กำหนด
10. ฟังก์ชั่นการจำลองแบบออฟไลน์ ไม่จำเป็นต้องเชื่อมต่อฮาร์ดแวร์ PLC ทำการดีบักการจำลองโปรแกรมให้สมบูรณ์
11. ฟังก์ชั่นตรวจสอบข้อผิดพลาดในการดีบักอัจฉริยะ
12. รวบรวมข้อผิดพลาด ค้นหาข้อผิดพลาดในการเขียนโปรแกรมอย่างรวดเร็ว และวินิจฉัยบันทึก
13. การติดตามตัวอย่าง
14. สร้างแผนภูมิอนุกรมเวลาของตัวแปรกระบวนการแล้ว
รุ่นผลิตภัณฑ์:
| VEC-VE-MU-AH-08-SMB | ความถี่หลัก 0.6GHZ, การควบคุมการทำงานแบบ 8 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว, พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว |
| VEC-VE-MU-AH-16-SMB | ความถี่หลัก 1.0GHZ, การควบคุมการทำงานแบบ 16 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว, พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว |
| VEC-VE-MU-AH-32-SMB | ความถี่หลัก 1.6GHZ, การควบคุมการทำงานแบบ 32 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว, พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว |
| VEC-VE-MU-AH-64-SMB | ความถี่หลัก 1.8GHZ, การควบคุมการทำงาน 64 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว, พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว |
| VEC-VE-MU-AH-08-CNC | ความถี่หลัก 0.6GHZ, การควบคุมการทำงานแบบ 8 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว, การควบคุม CNC และ Robot และไลบรารีอัลกอริธึม พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว |
| VEC-VE-MU-AH-16-CNC | ความถี่หลัก 1.0GHZ, การควบคุมการทำงานแบบ 16 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว, การควบคุม CNC และ Robot และไลบรารีอัลกอริธึม พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว |
| VEC-VE-MU-AH-32-CNC | ความถี่หลัก 1.6GHZ, การควบคุมการทำงานแบบ 32 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว, การควบคุม CNC และ Robot และไลบรารีอัลกอริธึม พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว |
| VEC-VE-MU-AH-64-CNC | ความถี่หลัก 1.8GHZ, การควบคุมการทำงานแบบ 64 แกน, ตามมาตรฐาน 61131-3, ไลบรารีการควบคุมการเคลื่อนไหว, การควบคุม CNC และ Robot และอัลกอริธึมไลบรารี พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว |
ยูนิตเสริม
ตัวเชื่อมต่อบัส EtherCAT, โมดูลขยายเอาต์พุตอินพุตดิจิตอล, เอาต์พุตอินพุตอะนาล็อก
โมดูลขยาย, โมดูลขยายเทอร์โมคัปเปิล, ตัวเข้ารหัส (พร้อมฟังก์ชั่นโพรบ,
สามารถส่งพัลส์ส่วนต่างเฟส AB) โมดูลขยาย โมดูลขยายไฮบริด
อินพุต DI 16 จุด, เอาต์พุต DO 16 จุด (จำนวนตัวเข้ารหัส 2 ทางที่ขยายได้)
อินพุตและเอาต์พุตสามารถเป็น NPN หรือ PNP
การบรรจุและการจัดส่ง
| รายละเอียดการบรรจุของ Motion Controller | |||||
| สินค้า | VA Motion | การขยาย VA | VE Motion | การขยาย VE(32) | การขยาย VE(76) |
| หีบขนาด | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
เวลาจัดส่ง
| ปริมาณ | 1-5 ชุด | 50-100 ชุด | 200-500 ชุด |
| เวลาจัดส่ง | ภายใน 3 วัน | 5-10 วัน | 15-25 วัน |
1. สำหรับการสั่งซื้อขนาดเล็กเราสามารถจัดส่งได้ภายใน 1 สัปดาห์
2. ผลิตภัณฑ์ของเราสามารถจัดส่งได้ทั้งทางอากาศ ทางบก หรือทางทะเล
ใบรับรอง:
เราได้รับใบรับรอง CE และ FCC สำหรับคอนโทรลเลอร์ Motion ซีรี่ส์ VE
