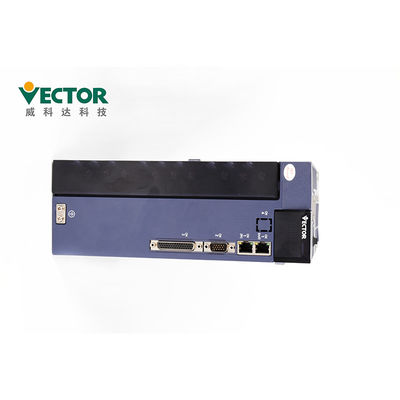

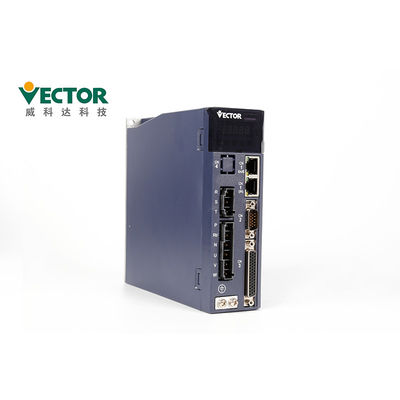

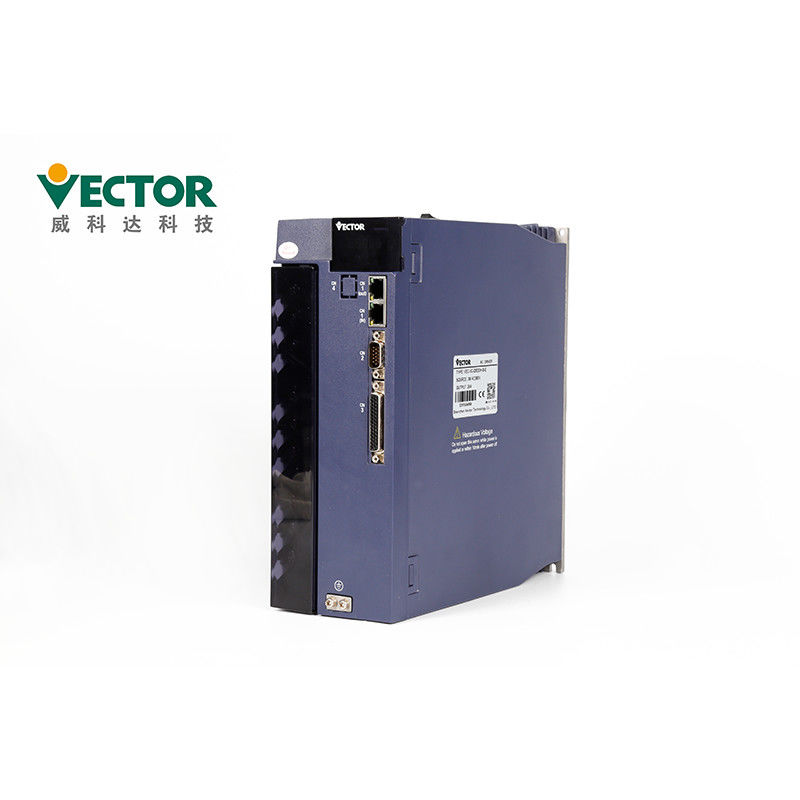

CNC 30KW Closed Loop Stepper Motor Driver CanOpen Bus Type

รายละเอียดสินค้า

30KW CanOpen Bus Closed Loop Servo Stepper Drive สำหรับ CNC / เครื่องพิมพ์

เซอร์โวสเต็ปเปอร์ไดรฟ์แบบวงปิด
กำลังไฟ 30KW
สามเฟส 380V
Modbus / CanOpen / EtherCAT
โหมดควบคุมตำแหน่ง / ความเร็ว / แรงบิด
ตัวเข้ารหัสสัมบูรณ์ 23 บิต;

รายละเอียดสินค้า


ข้อควรระวังในการติดตั้ง

● ติดตั้งไดรเวอร์บนแพลตฟอร์มที่แห้งและแข็งแรงรักษาการระบายอากาศที่ดีและ

การกระจายความร้อนระหว่างการติดตั้งและบำรุงรักษาสายดินที่ดี

● โปรดติดตั้งในทิศทางที่กำหนดเพื่อหลีกเลี่ยงการทำงานผิดพลาด

● เมื่อทำการติดตั้ง โปรดตรวจสอบให้แน่ใจว่าไดรเวอร์เซอร์โวถูกเก็บไว้ที่ระยะห่างที่กำหนดจากด้านใน

พื้นผิวของตู้และเครื่องจักรอื่นๆ มิฉะนั้น อาจก่อให้เกิดไฟไหม้หรือทำงานผิดปกติได้


● เมื่อติดตั้ง ห้ามปิดกั้นพอร์ตดูดและระบายอากาศ และอย่าให้มีสิ่งแปลกปลอม

เข้าไปภายในผลิตภัณฑ์ มิฉะนั้น อาจทำให้เกิดความผิดปกติหรือไฟไหม้เนื่องจากอายุของส่วนประกอบภายใน.
● ห้ามวางของหนักบนหรือใต้ผลิตภัณฑ์นี้ เนื่องจากอาจส่งผลให้เกิดการบาดเจ็บได้
● โปรดติดตั้งในสภาพแวดล้อมต่อไปนี้:
1.สถานที่ที่ไม่มีแสงแดดส่องถึงโดยตรง
2.สถานที่ที่อุณหภูมิแวดล้อมอยู่ในช่วง 0 ° C ถึง 55 ° C;
3.ความชื้นสัมพัทธ์ในช่วง 0% ถึง 95% และไม่มีการควบแน่น
4.สถานที่ปราศจากหยดน้ำ ไอระเหย ฝุ่น และฝุ่นมัน
5.สถานที่ที่ไม่มีเครื่องทำความร้อนสูง
6. ไม่กัดกร่อน ก๊าซไวไฟและของเหลว;
7.ไม่ง่ายที่จะสาดน้ำ น้ำมัน และยา;
8.สถานที่ที่ไม่สัมผัสกับรังสีกัมมันตภาพรังสี
9.สถานที่แข็งแรงและปราศจากการสั่นสะเทือน
10.สถานที่ที่ไม่มีสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้า


แผงประกอบด้วย 8 ปุ่มและ 5 หลอดดิจิตอลใช้ได้เพียง 5 จาก 8 ปุ่มเท่านั้น และปุ่ม

เหลือ 3 ปุ่มที่สงวนไว้ฟังก์ชันทั่วไปของปุ่มทั้งห้าจะแสดงในตารางด้านล่าง

ข้อควรระวังในการเดินสายไฟ

● ไม่แนะนำให้ใช้ไฟเฟสเดียว 220V สำหรับแหล่งจ่ายไฟหลัก

ซึ่งอาจทำให้ตัวเก็บประจุอิเล็กโทรไลต์เสียหายเนื่องจากขาดเฟส

● ห้ามเปลี่ยนสายไฟขณะเปิดเครื่อง มิฉะนั้น อาจก่อให้เกิดไฟฟ้าได้

ช็อตหรือการบาดเจ็บ

● กรุณาดำเนินการเดินสายไฟหรือตรวจสอบโดยช่างผู้ชำนาญการ มิเช่นนั้น

อาจทำให้เกิดไฟฟ้าช็อตหรือผลิตภัณฑ์ทำงานล้มเหลว

● โปรดยืนยันสายไฟและแหล่งจ่ายไฟอย่างระมัดระวังวงจรเอาท์พุตอาจลัดวงจรเนื่องจาก

ข้อผิดพลาดในการเดินสายหรือการใช้แรงดันไฟฟ้าต่างกันเบรกไม่ทำงานเมื่อเกิดข้อผิดพลาดข้างต้น

ซึ่งอาจส่งผลให้เกิดความเสียหายทางกลหรือการบาดเจ็บส่วนบุคคล

● อย่าเชื่อมต่อสายไฟอินพุตเข้ากับขั้ว U, V และ W ของ

ขับ.มิฉะนั้น ไดรเวอร์เซอร์โวจะเสียหาย

● เมื่อเดินสาย ห้ามส่งสายไฟและสายสัญญาณผ่านท่อเดียวกัน และห้ามมัด

ด้วยกันระยะห่างระหว่างทั้งสองควรมากกว่า 30 ซม. เพื่อหลีกเลี่ยงสัญญาณรบกวน

● ขั้วต่อกราวด์ของคนขับต้องต่อสายดินเพื่อหลีกเลี่ยงการรั่วซึมและลดการรบกวนของระบบ

และเส้นผ่านศูนย์กลางของสายกราวด์ควรเท่ากับหรือสูงกว่าสายไฟ

● เมื่อเชื่อมต่อแหล่งจ่ายไฟ AC และแหล่งจ่ายไฟ DC เข้ากับเซอร์โวยูนิต ให้เชื่อมต่อกับอุปกรณ์ที่ระบุ

เทอร์มินัล.หากไม่ปฏิบัติตามอาจส่งผลให้เกิดการทำงานผิดพลาดหรือไฟไหม้ได้

● สำหรับความยาวของสายไฟ บรรทัดอินพุตคำสั่งสูงถึง 3 เมตรและตัวเข้ารหัส

สายได้ถึง 20m.

● ใช้สายเคเบิลหุ้มฉนวนคู่บิดเกลียวสำหรับสายสัญญาณและสายเอ็นโค้ดเดอร์ และ

กราวด์โล่ด้วยปลายด้านเดียว

●ขั้วต่อ U, V, W ของไดรเวอร์และขั้ว U, V และ W ของมอเตอร์ควรเชื่อมต่อทีละตัว

ตามชื่อหากต่อผิด มอเตอร์จะไม่สามารถทำงานได้ตามปกติ

● ผลิตภัณฑ์บัส DC ทั่วไปต้องการตัวต้านทานที่ไวต่อแรงกดและสายไฟ

มีความปลอดภัย

● โปรดตรวจสอบไฟหลังจากปิดเครื่องเป็นเวลาอย่างน้อย 5 นาทีแม้จะปิดเครื่องไฟฟ้าแรงสูง

อาจยังคงอยู่ภายในเซอร์โวไดรฟ์ดังนั้นอย่าสัมผัสขั้วไฟฟ้าภายใน 5 นาทีหลังจากที่เปิดเครื่องอยู่

ปิดเครื่อง มิฉะนั้น อาจทำาให้เกิดไฟฟ้าช็อตได้

● อย่าเปิด/ปิดเครื่องบ่อยๆเมื่อจำเป็นต้อง

เปิด/ปิดเครื่องอย่างต่อเนื่อง โปรดควบคุมหนึ่งครั้งหรือน้อยกว่าใน 1 นาทีตั้งแต่ภาคจ่ายไฟ

ของไดรเวอร์เซอร์โวมีตัวเก็บประจุ กระแสไฟชาร์จขนาดใหญ่ (เวลาชาร์จ 0.2 วินาที) จะไหลระหว่างเปิด/ปิด

แหล่งจ่ายไฟดังนั้นหากเปิด/ปิดไฟบ่อยๆ ประสิทธิภาพของส่วนประกอบวงจรหลัก

ภายในไดรเวอร์เซอร์โวจะลดลง

● ห้ามจ่ายไฟเมื่อสกรูแผงขั้วต่อหลวมหรือสาย

หลวม.มิฉะนั้นอาจทำให้เกิดไฟไหม้ได้

● ใช้มาตรการป้องกันที่เหมาะสมในสถานที่ต่อไปนี้ มิฉะนั้น

เครื่องอาจได้รับความเสียหาย:

1. สถานที่ที่ก่อให้เกิดการรบกวนเนื่องจากไฟฟ้าสถิตย์

2. สถานที่ที่ก่อให้เกิดสนามไฟฟ้าแรงหรือสนามแม่เหล็กแรงสูง

3. สถานที่ที่อาจมีการแผ่รังสี

4. สถานที่ที่มีสายไฟอยู่ใกล้ๆ

ข้อควรระวังในการบำรุงรักษาและการตรวจสอบ

● ห้ามเปลี่ยนสายไฟขณะเปิดเครื่อง มิฉะนั้น อาจเกิดไฟฟ้าช็อตหรือบาดเจ็บได้

● กรุณาดำเนินการเดินสายไฟหรือตรวจสอบโดยช่างผู้ชำนาญ มิฉะนั้น

อาจทำให้เกิดไฟฟ้าช็อตหรือผลิตภัณฑ์ทำงานล้มเหลว

● โปรดตรวจสอบไฟหลังจากปิดเครื่องเป็นเวลาอย่างน้อย 5 นาทีแม้จะดับเครื่องแล้วก็ตาม

แรงดันสูงอาจยังคงอยู่ภายในเซอร์โวไดรฟ์ดังนั้นอย่าสัมผัสขั้วไฟฟ้าภายใน

หลังจากปิดเครื่องไป 5 นาที มิฉะนั้น อาจทำให้เกิดไฟฟ้าช็อตได้

●เมื่อเปลี่ยนไดรฟ์เซอร์โว โปรดสำรองพารามิเตอร์ผู้ใช้ของไดรเวอร์เซอร์โวที่จะเปลี่ยนก่อน

การเปลี่ยนและถ่ายโอนข้อมูลสำรองไปยังเซอร์โวไดรฟ์ใหม่ จากนั้นเริ่มการทำงานใหม่

มิฉะนั้นเครื่องอาจเสียหายได้

เครื่องประดับ:

	อุปกรณ์เสริมชื่อ	ภาพ
สาตาดอะไหล่	ขั้วต่อสายไฟ		ปรับให้เข้ากับไดรฟ์โครงสร้าง E1, E2
	ปลั๊กตัวเข้ารหัส Cn3		ปลั๊กเอนโค้ดเดอร์ด้านคนขับ
	ปลั๊กขั้วต่อควบคุม Cn4		ขั้วสัญญาณอินพุต/เอาต์พุต การเดินสายผู้ใช้
	สายเชื่อมต่อเอ็นโค้ดเดอร์		มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ
	สายไฟ		มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ
	สายตรวจสอบไดรฟ์		เชื่อมต่อและปรับซอฟต์แวร์สำหรับการตรวจสอบระยะไกลและอัพเดตเฟิร์มแวร์
การจัดซื้ออะไหล่	สายแปลง USB เป็น RS232		ถ้าจำเป็นให้ซื้อเอง
	สายสื่อสารอีเทอร์เน็ต		ถ้าจำเป็นให้ซื้อเอง

ใบรับรอง
1. CE (มาตรฐานความปลอดภัยของสหภาพยุโรป);
2. IEC/EN61800-5-1:2007 (ข้อกำหนดด้านความปลอดภัยสำหรับไฟฟ้า ความร้อน และพลังงานในหัวข้อ 5-1 ของ
ระบบขับเคลื่อนไฟฟ้าความเร็วตัวแปร) สอดคล้องกับมาตรฐานแห่งชาติ GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (ระบบควบคุมความเร็วระบบควบคุมไฟฟ้าส่วนที่ 3 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า
มาตรฐานและวิธีการทดสอบเฉพาะ) ซึ่งสอดคล้องกับมาตรฐานแห่งชาติ GB12668.3-2012

การตรวจสอบคุณภาพ:
การทดสอบการผลิตสี่ครั้ง
สองครั้ง 24 ชั่วโมงการทดสอบ
ตรวจสอบ 100% ก่อนจัดส่ง

เวลาจัดส่งและวิธีการจัดส่ง

1. สำหรับการสั่งซื้อขนาดเล็กเราสามารถจัดส่งได้ภายใน 1 สัปดาห์
2. ผลิตภัณฑ์ของเราสามารถจัดส่งได้ทั้งทางอากาศ ทางบก หรือทางทะเล
