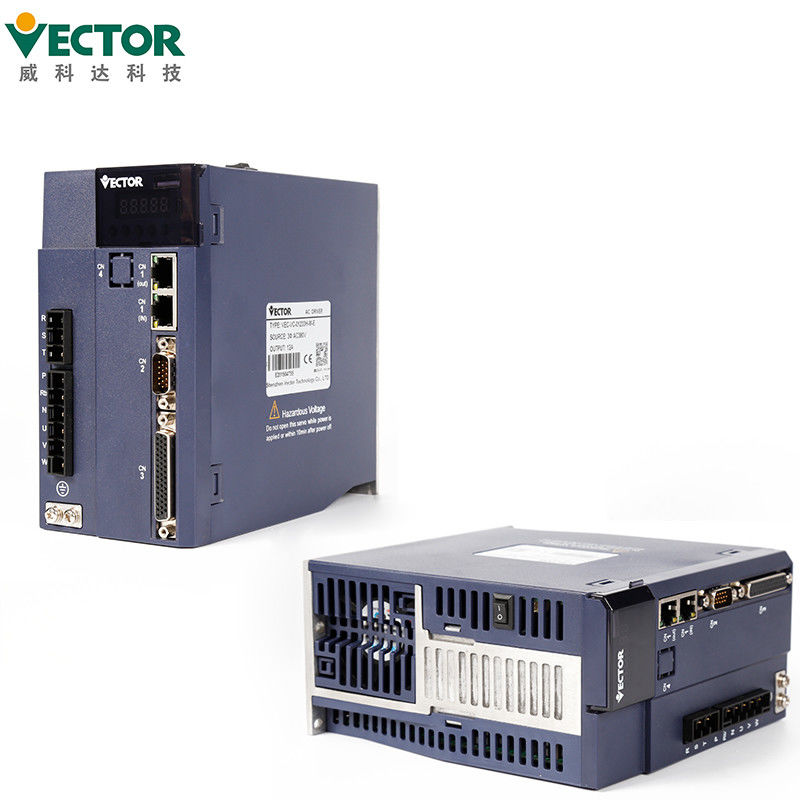

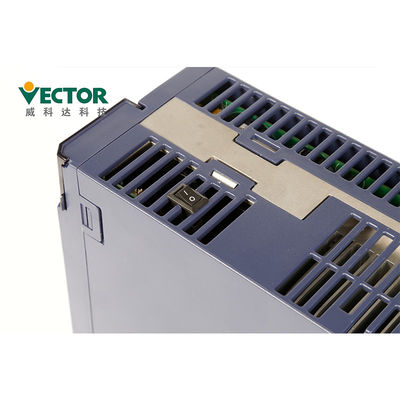

Vector 22KW CNC Servo Drive สำหรับเครื่องประมวลผลไม้ CNC

รายละเอียดสินค้า

มอเตอร์ไฟฟ้า, มอเตอร์เซอร์โว AC, เซอร์โวไดรฟ์สำหรับเครื่องประมวลผล CNC ไม้

เซอร์โวไดรฟ์สำหรับเครื่องประมวลผลไม้ซีเอ็นซี
ไฟฟ้ากระแสสลับ 22KW
สามเฟส 380V
Modbus / CanOpen / EtherCAT
โหมดควบคุมตำแหน่ง / ความเร็ว / แรงบิด
เพิ่มขึ้น 2,500 ชีพจร + ตัวเข้ารหัสฮอลล์;

รายละเอียดสินค้า

ข้อควรระวังในการติดตั้ง

● ติดตั้งไดรเวอร์บนแพลตฟอร์มที่แห้งและแข็งแรงรักษาการระบายอากาศที่ดีและ

การกระจายความร้อนระหว่างการติดตั้งและบำรุงรักษาสายดินที่ดี

● โปรดติดตั้งในทิศทางที่กำหนดเพื่อหลีกเลี่ยงการทำงานผิดพลาด

● เมื่อทำการติดตั้ง โปรดตรวจสอบให้แน่ใจว่าไดรเวอร์เซอร์โวถูกเก็บไว้ที่ระยะห่างที่กำหนดจากด้านใน

พื้นผิวของตู้และเครื่องจักรอื่นๆ มิฉะนั้น อาจก่อให้เกิดไฟไหม้หรือทำงานผิดปกติได้

ข้อควรระวังในการใช้งาน

● ในการดำเนินการทดสอบ เพื่อป้องกันอุบัติเหตุ โปรดทดสอบเซอร์โวมอเตอร์ที่ไม่มีโหลด

(ไม่ได้ต่อกับเพลาขับ) มิฉะนั้น อาจทำให้บาดเจ็บได้

● เมื่อเริ่มทำงานกับเครื่องที่รองรับ ให้ตั้งค่าพารามิเตอร์ผู้ใช้ที่ตรงกับเครื่อง

ล่วงหน้า.หากคุณเริ่มการทำงานโดยไม่มีการตั้งค่าพารามิเตอร์ อาจทำให้สูญเสียทางกลหรือทำงานผิดปกติ

● เพื่อหลีกเลี่ยงอุบัติเหตุ ติดตั้งลิมิตสวิตช์หรือตัวหยุดที่ส่วนท้ายของส่วนที่เคลื่อนย้ายได้ของเครื่อง

มิฉะนั้นจะทำให้เกิดความเสียหายทางกลหรือการบาดเจ็บ

● อย่าเปลี่ยนแปลงการตั้งค่าพารามิเตอร์อย่างรุนแรง เนื่องจากอาจส่งผลให้การทำงานไม่เสถียร

ความเสียหายทางกลหรือการบาดเจ็บ

●เมื่อเปิดเครื่องหรือแหล่งจ่ายไฟถูกตัด ฮีตซิงก์ของไดรเวอร์เซอร์โว ภายนอก

ตัวต้านทานเบรก มอเตอร์ ฯลฯ อาจอยู่ในสถานะอุณหภูมิสูงห้ามสัมผัสมิฉะนั้นอาจทำให้เกิดแผลไหม้ได้

● เมื่อใช้เซอร์โวมอเตอร์บนแกนตั้ง ให้ตั้งอุปกรณ์นิรภัยเพื่อป้องกันไม่ให้ชิ้นงานหล่นลงมา

การเตือน การเดินทางเกิน ฯลฯ นอกจากนี้ โปรดดำเนินการตั้งค่าการหยุดล็อคเซอร์โวเมื่อเกิดการเดินทางเกิน

มิฉะนั้นชิ้นงานอาจตกอยู่ในสภาพการเดินทางเกิน

● ห้ามป้อนช่วงการทำงานของเครื่องระหว่างการทำงาน มิฉะนั้น จะทำให้เกิดการบาดเจ็บ

● ห้ามสัมผัสเซอร์โวมอเตอร์หรือส่วนที่เคลื่อนที่ได้ของเครื่องในระหว่าง

การดำเนินการมิฉะนั้นจะทำให้เกิดการบาดเจ็บ

● โปรดตั้งค่าระบบความปลอดภัยเพื่อความปลอดภัยแม้ในกรณีที่สายสัญญาณขาดตัวอย่างเช่น,

เมื่อตัดการเชื่อมต่อสัญญาณสวิตช์เดินทางบวก (P-OT) และสัญญาณสวิตช์เดินทางลบ (N-OT)

ที่การตั้งค่าโรงงาน พวกเขาทำงานอย่างปลอดภัย

● ตรวจสอบให้แน่ใจว่าได้ตั้งค่าสถานะเซอร์โว OFF เมื่อปิดเครื่อง

● อย่าเปิด/ปิดเครื่องบ่อยๆหลังจากเริ่มการทำงานจริง ช่วงเวลาเปิด/ปิดเครื่องควร

เกิน 1 ชั่วโมง มิฉะนั้น ส่วนประกอบภายในชุดเซอร์โวจะเสื่อมสภาพก่อนเวลาอันควร

●เมื่อสัญญาณเตือนเกิดขึ้น ให้รีเซ็ตการเตือนหลังจากลบสาเหตุและตรวจดูให้แน่ใจว่า

ให้ปลอดภัยแล้วเริ่มการทำงานใหม่ มิฉะนั้น อาจก่อให้เกิดการบาดเจ็บได้

● ห้ามใช้เบรกของมอเตอร์เบรกในการเบรกตามปกติ มิฉะนั้น อาจก่อให้เกิดความผิดปกติได้

เครื่องประดับ:

	อุปกรณ์เสริมชื่อ	ภาพ
สาตาดอะไหล่	ขั้วต่อสายไฟ		ปรับให้เข้ากับไดรฟ์โครงสร้าง E1, E2
	ปลั๊กตัวเข้ารหัส Cn3		ปลั๊กเอนโค้ดเดอร์ด้านคนขับ
	ปลั๊กขั้วต่อควบคุม Cn4		ขั้วสัญญาณอินพุต/เอาต์พุต การเดินสายผู้ใช้
	สายเชื่อมต่อเอ็นโค้ดเดอร์		มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ
	สายไฟ		มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ
	สายตรวจสอบไดรฟ์		เชื่อมต่อและปรับซอฟต์แวร์สำหรับการตรวจสอบระยะไกลและอัพเดตเฟิร์มแวร์
การจัดซื้ออะไหล่	สายแปลง USB เป็น RS232		ถ้าจำเป็นให้ซื้อเอง
	สายสื่อสารอีเทอร์เน็ต		ถ้าจำเป็นให้ซื้อเอง

ใบรับรอง
1. CE (มาตรฐานความปลอดภัยของสหภาพยุโรป);
2. IEC/EN61800-5-1:2007 (ข้อกำหนดด้านความปลอดภัยสำหรับไฟฟ้า ความร้อน และพลังงานในหัวข้อ 5-1 ของ
ระบบขับเคลื่อนไฟฟ้าความเร็วตัวแปร) สอดคล้องกับมาตรฐานแห่งชาติ GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (ระบบควบคุมความเร็วระบบควบคุมไฟฟ้าส่วนที่ 3 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า
มาตรฐานและวิธีการทดสอบเฉพาะ) ซึ่งสอดคล้องกับมาตรฐานแห่งชาติ GB12668.3-2012

การตรวจสอบคุณภาพ:
การทดสอบการผลิตสี่ครั้ง
สองครั้ง 24 ชั่วโมงการทดสอบ
ตรวจสอบ 100% ก่อนจัดส่ง

เวลาจัดส่งและวิธีการจัดส่ง

1. สำหรับการสั่งซื้อขนาดเล็กเราสามารถจัดส่งได้ภายใน 1 สัปดาห์
2. ผลิตภัณฑ์ของเราสามารถจัดส่งได้ทั้งทางอากาศ ทางบก หรือทางทะเล
