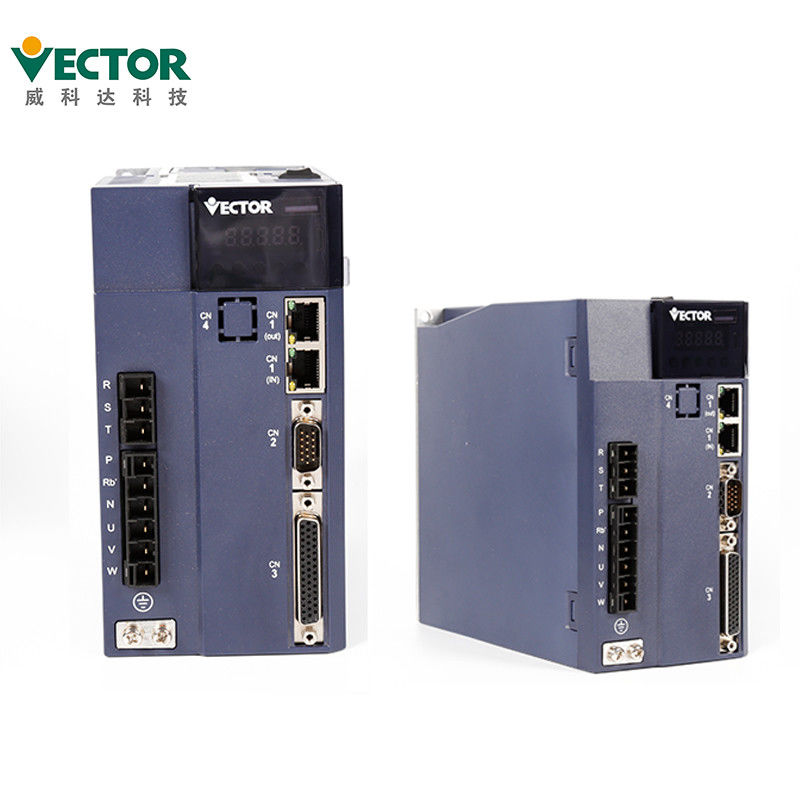

11KW Digital Servo Drive CNC Motion Controller สำหรับเครื่องกลึง CNC และเครื่องมิลลิ่ง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Vector |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | VEC-VC-02733H-ME |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | To Be Discussed |
| รายละเอียดการบรรจุ: | 280 * 208 * 78 มม. 375 * 290 * 155 มม |
| เวลาการส่งมอบ: | 3-5 วันทำงาน |
| เงื่อนไขการชำระเงิน: | T / T, wester N Union, L / C |
| สามารถในการผลิต: | 500 ชุด / เดือน |
|
ข้อมูลรายละเอียด |
|||
| แรงดันไฟฟ้า: | 380V | อำนาจ: | 11KW |
|---|---|---|---|
| ระยะ: | 3 เฟส | โปรโตคอลการสื่อสาร: | CanOpen / Ethercat / Modbus |
| Encoder: | ตัวเข้ารหัสแบบสัมบูรณ์ 23 บิต | จัดอันดับปัจจุบัน: | 27A |
| Input / Output: | พัลส์ / อนาล็อก | โหมดควบคุม: | การเปลี่ยนทิศทาง |
| ใบสมัคร: | เครื่องกลึง CNC และเครื่องมิลลิ่ง | ชื่อผลิตภัณฑ์: | Digital AC Servo Drive Controller |
| แสงสูง: | ไดรฟ์เซอร์โวดิจิตอล 11KW,เครื่องมิลลิ่งไดรฟ์เซอร์โวดิจิตอล,11KW CNC Motion Controller |
||
รายละเอียดสินค้า
Digital AC Servo Drive Controller สำหรับเครื่องกลึง CNC และเครื่องมิลลิ่ง
ตัวควบคุมไดรฟ์ AC Servo แบบดิจิตอล
ไฟฟ้ากระแสสลับ 11KW
สามเฟส 380V
Modbus / CanOpen / EtherCAT
โหมดควบคุมตำแหน่ง / ความเร็ว / แรงบิด
ตัวเข้ารหัสสัมบูรณ์ 23 บิต;
รายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | ตัวควบคุมไดรฟ์ AC Servo แบบดิจิตอล |
| ยี่ห้อ | เวกเตอร์ |
| หมายเลขรุ่น | VEC-VC-02733H-ME |
| พลัง | 30KW |
| อินพุต/เอาต์พุต | ชีพจร / อะนาล็อก |
| แรงดันไฟฟ้า | 380V |
| เฟส | สามเฟส |
| จัดอันดับปัจจุบัน | 27A |
| โปรโตคอลการสื่อสาร | Modbus / CanOpen / EtherCAT |
| ตัวเข้ารหัส | ตัวเข้ารหัสสัมบูรณ์ 23 บิต; |
| แรงดันไฟฟ้า | โหมดควบคุม | การแก้ไขแบบควบคุมเต็มรูปแบบแบบเฟสเดียว / สามเฟส การปรับ SVPWM |
| ตัวเข้ารหัส | คำติชมของตัวเข้ารหัส | เพิ่มขึ้น 2,500 ชีพจร + ตัวเข้ารหัสฮอลล์; เพิ่มขึ้น 2500 ชีพจร; 17bit Tamagawa ตัวเข้ารหัสสัมบูรณ์; 23bit Tamagawa ตัวเข้ารหัสสัมบูรณ์; ตัวเข้ารหัสสัมบูรณ์ของ Nikon 24 บิต; |
| อินพุตคำสั่งพัลส์ | ประเภทพัลส์ | อินพุตดิฟเฟอเรนเชียล Open collector |
| ช่วงความถี่ | อินพุตที่แตกต่าง: 0-500kHz ความกว้างของพัลส์มากกว่า 1us Open collector: 0-300kHz ความกว้างของพัลส์มากกว่า 2.5us |
|
| โหมดพัลส์ | ชีพจร + ทิศทาง;AB บวก;CW+ทวนเข็มนาฬิกา; | |
| อินพุตแบบอะนาล็อก | ช่วงแรงดันไฟฟ้า | -10V ถึง 10V |
| อิมพีแดนซ์อินพุต | 10kΩ | |
| ความถี่สูงสุด | 1.5kHz | |
| ประเภทอินเตอร์เฟส DI/DO | NPN/PNP | |
| การสื่อสาร | Modbus/CANopen/EtherCAT | |
| โหมดตำแหน่ง | วิธีการป้อนข้อมูลคำสั่ง | คำสั่งพัลส์ ตำแหน่งการวางแผนภายใน วางแผนตามตำแหน่งเป้าหมาย ความเร็ว ความเร่ง และลดความเร็ว เวลา เส้นโค้งความเร็วสี่เหลี่ยมคางหมู เส้นโค้งความเร็วลูกบาศก์ โหมดคำสั่งแอบโซลูท / สัมพันธ์ |
| โหมดการปรับให้เรียบ | การกรองความถี่ต่ำ / การกรองค่ามัธยฐาน | |
| อัตราทดเกียร์อิเล็กทรอนิกส์ | N/M;(M=1~2147483647,N=1~2147483647) | |
| ขีดจำกัดแรงบิด | ขีดจำกัดแรงบิดภายใน / ขีดจำกัดแรงบิดอนาล็อก | |
| ค่าตอบแทนฟีดฟอร์เวิร์ด | ป้อนความเร็ว / ป้อนแรงบิด | |
| การชดเชยแรงบิด | การชดเชยแรงบิดคงที่ / การชดเชยแรงบิดแบบอะนาล็อก / การชดเชยแรงบิดอัตโนมัติ |
|
| โหมดควบคุมความเร็ว | ประเภทอินพุตคำสั่ง | ความถี่พัลส์ / อะนาล็อก / ความเร็วการวางแผนภายใน |
| ช่วงการควบคุมความเร็ว | 1~ความเร็วสูงสุด | |
| แบนด์วิดธ์ | 1kHz | |
| ขีดจำกัดแรงบิด | ขีดจำกัดแรงบิดภายใน / ขีดจำกัดแรงบิดอนาล็อก | |
| โหมดการปรับให้เรียบ | การกรองความถี่ต่ำ / การกรองค่ามัธยฐาน | |
| ค่าตอบแทนฟีดฟอร์เวิร์ด | ป้อนแรงบิด | |
| การชดเชยแรงบิด | การชดเชยแรงบิดคงที่ / การชดเชยแรงบิดแบบอะนาล็อก / การชดเชยแรงบิดอัตโนมัติ |
|
| โหมดควบคุมแรงบิด | ประเภทอินพุตคำสั่ง | ค่าอ้างอิงแรงบิดภายใน / แรงบิดควบคุมแบบอะนาล็อก |
| การชดเชยแรงบิด | การชดเชยแรงบิดคงที่ / การชดเชยแรงบิดแบบอะนาล็อก / การชดเชยแรงบิดอัตโนมัติ |
|
| จำกัด ความเร็ว | ขีด จำกัด ความเร็วภายใน / ขีด จำกัด ความเร็วอะนาล็อก |
ข้อควรระวังในการติดตั้ง
● ติดตั้งไดรเวอร์บนแพลตฟอร์มที่แห้งและแข็งแรงรักษาการระบายอากาศที่ดีและ
การกระจายความร้อนระหว่างการติดตั้งและบำรุงรักษาสายดินที่ดี
● โปรดติดตั้งในทิศทางที่กำหนดเพื่อหลีกเลี่ยงการทำงานผิดพลาด
● เมื่อทำการติดตั้ง โปรดตรวจสอบให้แน่ใจว่าไดรเวอร์เซอร์โวถูกเก็บไว้ที่ระยะห่างที่กำหนดจากด้านใน
พื้นผิวของตู้และเครื่องจักรอื่นๆ มิฉะนั้น อาจก่อให้เกิดไฟไหม้หรือทำงานผิดปกติได้
| การติดตั้ง สิ่งแวดล้อม ความต้องการ |
ความกดอากาศ | 86~106kPa |
| Mbient ความชื้น | 0~55℃ | |
| อุณหภูมิโดยรอบ | 0~90%RH | |
| IP Rating | IP20 | |
| การสั่นสะเทือน | 0~4.9m/s^2 |
● เมื่อติดตั้ง ห้ามปิดกั้นพอร์ตดูดและระบายอากาศ และอย่าให้มีสิ่งแปลกปลอม
เข้าไปภายในผลิตภัณฑ์ มิฉะนั้น อาจทำให้เกิดความผิดปกติหรือไฟไหม้เนื่องจากอายุของส่วนประกอบภายใน.
● ห้ามวางของหนักบนหรือใต้ผลิตภัณฑ์นี้ เนื่องจากอาจส่งผลให้เกิดการบาดเจ็บได้
● โปรดติดตั้งในสภาพแวดล้อมต่อไปนี้:
1.สถานที่ที่ไม่มีแสงแดดส่องถึงโดยตรง
2.สถานที่ที่อุณหภูมิแวดล้อมอยู่ในช่วง 0 ° C ถึง 55 ° C;
3.ความชื้นสัมพัทธ์ในช่วง 0% ถึง 95% และไม่มีการควบแน่น
4.สถานที่ปราศจากหยดน้ำ ไอระเหย ฝุ่น และฝุ่นมัน
5.สถานที่ที่ไม่มีเครื่องทำความร้อนสูง
6. ไม่กัดกร่อน ก๊าซไวไฟและของเหลว;
7.ไม่ง่ายที่จะสาดน้ำ น้ำมัน และยา;
8.สถานที่ที่ไม่สัมผัสกับรังสีกัมมันตภาพรังสี
9.สถานที่แข็งแรงและปราศจากการสั่นสะเทือน
10.สถานที่ที่ไม่มีสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้า
แผงประกอบด้วย 8 ปุ่มและ 5 หลอดดิจิตอลใช้ได้เพียง 5 จาก 8 ปุ่มเท่านั้น และปุ่ม
เหลือ 3 ปุ่มที่สงวนไว้ฟังก์ชันทั่วไปของปุ่มทั้งห้าจะแสดงในตารางด้านล่าง
| ชื่อคีย์ | ฟังก์ชั่นที่สำคัญ |
| PAR/ALM | สลับโหมดกลับไปที่เมนูก่อนหน้า |
| ▲(เพิ่ม) | เพิ่มค่าบิตกระพริบของหลอดดิจิตอล LED |
| ▼(ธันวาคม) | ลดค่าตัวเลขกระพริบของหลอดดิจิตอล LED |
| หยุด/RST | เลื่อนหลอด LED ที่กะพริบไปทางซ้ายตรวจสอบมูลค่าข้อมูลสูง ยาวกว่า 5 บิต;รีเซ็ตข้อผิดพลาด เรียกใช้ฟังก์ชัน Fn |
| RD/WT | อ่าน/เขียนค่าพารามิเตอร์ป้อน fn page |
ข้อควรระวังในการบำรุงรักษาและการตรวจสอบ
● ห้ามเปลี่ยนสายไฟขณะเปิดเครื่อง มิฉะนั้น อาจเกิดไฟฟ้าช็อตหรือบาดเจ็บได้
● กรุณาดำเนินการเดินสายไฟหรือตรวจสอบโดยช่างผู้ชำนาญ มิฉะนั้น
อาจทำให้เกิดไฟฟ้าช็อตหรือผลิตภัณฑ์ทำงานล้มเหลว
● โปรดตรวจสอบไฟหลังจากปิดเครื่องเป็นเวลาอย่างน้อย 5 นาทีแม้จะดับเครื่องแล้วก็ตาม
แรงดันสูงอาจยังคงอยู่ภายในเซอร์โวไดรฟ์ดังนั้นอย่าสัมผัสขั้วไฟฟ้าภายใน
หลังจากปิดเครื่องไป 5 นาที มิฉะนั้น อาจทำให้เกิดไฟฟ้าช็อตได้
●เมื่อเปลี่ยนไดรฟ์เซอร์โว โปรดสำรองพารามิเตอร์ผู้ใช้ของไดรเวอร์เซอร์โวที่จะเปลี่ยนก่อน
การเปลี่ยนและถ่ายโอนข้อมูลสำรองไปยังเซอร์โวไดรฟ์ใหม่ จากนั้นเริ่มการทำงานใหม่
มิฉะนั้นเครื่องอาจเสียหายได้
เครื่องประดับ:
| อุปกรณ์เสริมชื่อ | ภาพ | ||
| สาตาดอะไหล่ | ขั้วต่อสายไฟ | |
ปรับให้เข้ากับไดรฟ์โครงสร้าง E1, E2 |
| ปลั๊กตัวเข้ารหัส Cn3 | ปลั๊กเอนโค้ดเดอร์ด้านคนขับ | ||
| ปลั๊กขั้วต่อควบคุม Cn4 | ขั้วสัญญาณอินพุต/เอาต์พุต การเดินสายผู้ใช้ | ||
| สายเชื่อมต่อเอ็นโค้ดเดอร์ | มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ |
||
| สายไฟ | มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ |
||
| สายตรวจสอบไดรฟ์ | เชื่อมต่อและปรับซอฟต์แวร์สำหรับการตรวจสอบระยะไกลและอัพเดตเฟิร์มแวร์ | ||
| การจัดซื้ออะไหล่ | สายแปลง USB เป็น RS232 | ถ้าจำเป็นให้ซื้อเอง | |
| สายสื่อสารอีเทอร์เน็ต | ถ้าจำเป็นให้ซื้อเอง |
ใบรับรอง
1. CE (มาตรฐานความปลอดภัยของสหภาพยุโรป);
2. IEC/EN61800-5-1:2007 (ข้อกำหนดด้านความปลอดภัยสำหรับไฟฟ้า ความร้อน และพลังงานในหัวข้อ 5-1 ของ
ระบบขับเคลื่อนไฟฟ้าความเร็วตัวแปร) สอดคล้องกับมาตรฐานแห่งชาติ GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (ระบบควบคุมความเร็วระบบควบคุมไฟฟ้าส่วนที่ 3 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า
มาตรฐานและวิธีการทดสอบเฉพาะ) ซึ่งสอดคล้องกับมาตรฐานแห่งชาติ GB12668.3-2012
การตรวจสอบคุณภาพ:
การทดสอบการผลิตสี่ครั้ง
สองครั้ง 24 ชั่วโมงการทดสอบ
ตรวจสอบ 100% ก่อนจัดส่ง
เวลาจัดส่งและวิธีการจัดส่ง
1. สำหรับการสั่งซื้อขนาดเล็กเราสามารถจัดส่งได้ภายใน 1 สัปดาห์
2. ผลิตภัณฑ์ของเราสามารถจัดส่งได้ทั้งทางอากาศ ทางบก หรือทางทะเล
| รายละเอียดการบรรจุของเซอร์โวไดรฟ์ | |||
| สินค้า | E1(3-6A) | E2(7-12A) | E3(16-27A) |
| หีบขนาด | 280*208*78 | 280*208*112 | 375*290*155 |
การบรรจุ:
| รายละเอียดการบรรจุของเซอร์โวไดรฟ์ | |||||
| สินค้า | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| หีบขนาด | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
