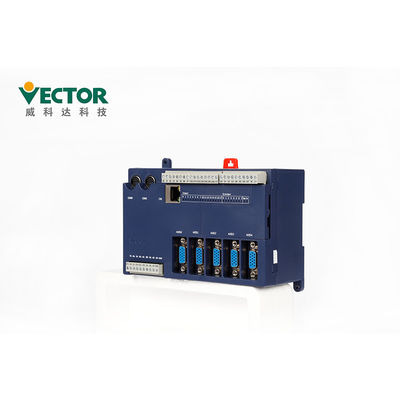

Pulse Analog Canopen Multi Axis Motion Controller สำหรับเครื่องติดฉลาก
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Vector |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | VEC-VA-MM-003-A |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | To Be Discussed |
| รายละเอียดการบรรจุ: | 176 * 165 * 78 มม |
| เวลาการส่งมอบ: | 3-5 วันทำงาน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 500-1000 ชุด / เดือน |
|
ข้อมูลรายละเอียด |
|||
| เครื่องมือการเขียนโปรแกรม: | MULTIPROG | ภาษา: | มาตรฐาน IEC61131-3 |
|---|---|---|---|
| แกน: | 5 แกน | Certifictaes: | CE และ Rohs |
| โหมดควบคุม: | CanOpen / อนาล็อก / พัลส์ | ||
| แสงสูง: | IEC61131-3 ตัวควบคุมการเคลื่อนไหวหลายแกนแบบมาตรฐาน,Canopen Analog Multi Axis Motion Controller,Canopen Analog Motion Controller |
||
รายละเอียดสินค้า
MULTIPROG Pulse/Analog Multi Axis Motion Controller สำหรับเครื่องพิมพ์และเครื่องติดฉลาก
ตัวควบคุมการเคลื่อนไหว VA series ใช้เครื่องมือการเขียนโปรแกรม MULTIPROG และรองรับ 5 การเขียนโปรแกรม
ภาษาของมาตรฐานสากล IEC61131-3 ทำให้ง่ายสำหรับโปรแกรมเมอร์แอปพลิเคชันที่จะได้รับ
เริ่ม.ตัวควบคุมการเคลื่อนไหวนี้รองรับอินเทอร์เฟซสามแบบ: ชีพจร แอนะล็อก และ CanOpen สำหรับการเคลื่อนไหว
control.VA series motion controller มีอินเทอร์เฟซฮาร์ดแวร์ 5 แกนเซอร์โวซึ่งสามารถใช้ลูปปิดแบบอะนาล็อกได้
การควบคุมหรือการควบคุมแบบกึ่งปิดแบบพัลส์ตัวควบคุมการเคลื่อนไหว VA ให้โซลูชันแบบครบวงจรรองรับ IO . ในพื้นที่
การขยาย, อีเธอร์เน็ต, อนุกรม;รองรับการควบคุมมัลติทาสก์แบบเรียลไทม์ และมีการจำลองขั้นสูงและใช้งานง่าย
เครื่องมือและรวมบล็อกฟังก์ชันการควบคุมการเคลื่อนไหวที่หลากหลาย (รวมถึงโมดูลเฉพาะสำหรับอุตสาหกรรม) พารามิเตอร์
การปรับนั้นสะดวก และรวมถึงการทำให้เส้นโค้งความเร็วเรียบขึ้นเมื่อเปลี่ยนบล็อกฟังก์ชัน
เส้นโค้งความเร็วของฟังก์ชันลูกเบี้ยวคือเส้นโค้งพหุนาม S ที่ 5 องศา;รอบการควบคุมการเคลื่อนที่ของแกนเซอร์โว 6 แกน
(รวมทั้งแกนเสมือน) มีขนาดเล็ก 500 us.ผลิตภัณฑ์นี้เป็นผู้นำในผลิตภัณฑ์ตัวควบคุมการเคลื่อนไหวที่ไม่ใช่บัส
คุณสมบัติของผลิตภัณฑ์
| สินค้า | Canopen Motion Controller |
| ยี่ห้อ | เวกเตอร์ |
| หมายเลขรุ่น | VEC-VA-MM-005-A |
| แกน | 5 แกน |
| เครื่องมือการเขียนโปรแกรม | MULTIPROG |
| ภาษาโปรแกรม | IEC61131-3 |
| ยูนิตเสริม | IO Expansion, ดิจิตอล, อนาล็อก, PT100 Thermocouple, Weight |
| โปรโตคอลการสื่อสาร | CanOpen/อนาล็อก/Pulse |
MULTIPROG รองรับ IL, ST, FBD, LD, SFC ห้าภาษาการเขียนโปรแกรม of
IL และ ST ใดเป็นภาษาการเขียนโปรแกรมข้อความ FBD, LDและ SFC เป็นของกราฟิก
ภาษาโปรแกรมโปรแกรมที่มีฟังก์ชันอิสระแบ่งออกเป็นส่วนโค้ดและข้อมูล
ส่วนหนึ่ง.รหัสถูกเขียนด้วยภาษาเดียวหรือหลายภาษาของ IL, ST , FBD, LD, SFC และข้อมูลคือ
ประกาศในใบสั่งงานตัวแปรบทนี้อธิบายวิธีการประกาศตัวแปรและวิธีการ
ตั้งโปรแกรมในภาษาการเขียนโปรแกรมทั้งห้านี้
〖1 〗IL เป็นตัวย่อของ Instruction List ;
〖2 〗ST เป็นตัวย่อของข้อความที่มีโครงสร้างข้อความที่มีโครงสร้าง
〖3 〗FBD เป็นตัวย่อของแผนภูมิฟังก์ชันแผนภาพบล็อกฟังก์ชัน
〖4 〗LD เป็นตัวย่อของแผนภาพแลดเดอร์ไดอะแกรม
〖5 〗SFC คือ SequentialFunction Chart เป็นตัวย่อของแผนภูมิฟังก์ชันตามลำดับ
ในภาษาการเขียนโปรแกรมแบบกราฟิก โปรแกรมจะถูกสแกนจากบนลงล่างและซ้าย
ไปทางขวาในภาษาการเขียนโปรแกรมแบบข้อความ โปรแกรมจะถูกสแกนจากบนลงล่าง
โมเดลการเขียนโปรแกรมด้วยมาตรฐาน IEC61131-3
1) ซอฟต์แวร์การเขียนโปรแกรม MULTIPROG ที่ใช้โดยตัวควบคุมการเคลื่อนไหว VA มีภาษาการเขียนโปรแกรม
และโครงสร้างโปรแกรมตามระบบการเขียนโปรแกรม IEC 61131-3ใน IEC 61131-3, the
การจัดตั้งโปรแกรมและโครงการจะดำเนินการในหน่วยองค์กรโครงการ (Program Organisation Unit)หน่วย POU ประกอบด้วย
ของสามส่วน: โปรแกรม FUNCTIONBLOCK และ FUNCTIONมันแทนที่ห้าบล็อกการทำงาน OB, PB, DB,
SB และ FB ของภาษาการเขียนโปรแกรม PLC แบบดั้งเดิมมีประสิทธิภาพและรัดกุมมากขึ้นตามที่แสดง
2) โมเดลซอฟต์แวร์การเขียนโปรแกรม IEC 61131-3 แสดงด้วยโครงสร้างแบบลำดับชั้น ดังที่แสดงด้านล่าง ซอฟต์แวร์
model อธิบายความสัมพันธ์ระหว่างส่วนต่างๆ รวมทั้ง configuration, ทรัพยากร, งาน, โปรแกรม
หน่วยองค์กร ตัวแปรส่วนกลาง การกำหนดค่า I/O เป็นต้นกระบวนการเขียนโปรแกรมสามารถตั้งโปรแกรมโปรแกรมที่ซับซ้อนได้
หรือแบ่งเป็นจำนวนโมดูลเล็กๆ พร้อมกันได้ DA หลายโปรแกรมแยกกันทำงาน
หรือโปรแกรมเป็นงานจำนวนมากที่จะดำเนินการปรับปรุงโมดูลาร์และประสิทธิภาพขั้นตอนการปฏิบัติงานตามที่แสดง
การนำเสนออินเทอร์เฟซการเขียนโปรแกรม MULTIPROG
หลังจากเปิด MULTIPROG คุณจะเห็นว่ามีขอบเขตหลักเพียงขอบเขตเดียวตามหน้าที่นั้น
จะแบ่งออกเป็นส่วนต่างๆ ดังรูป

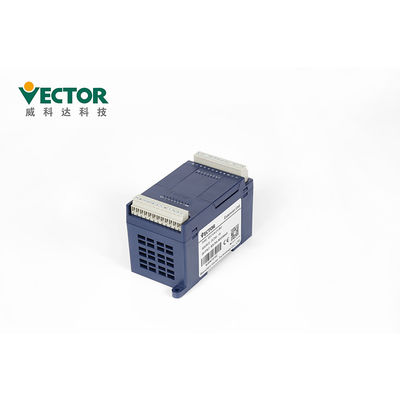

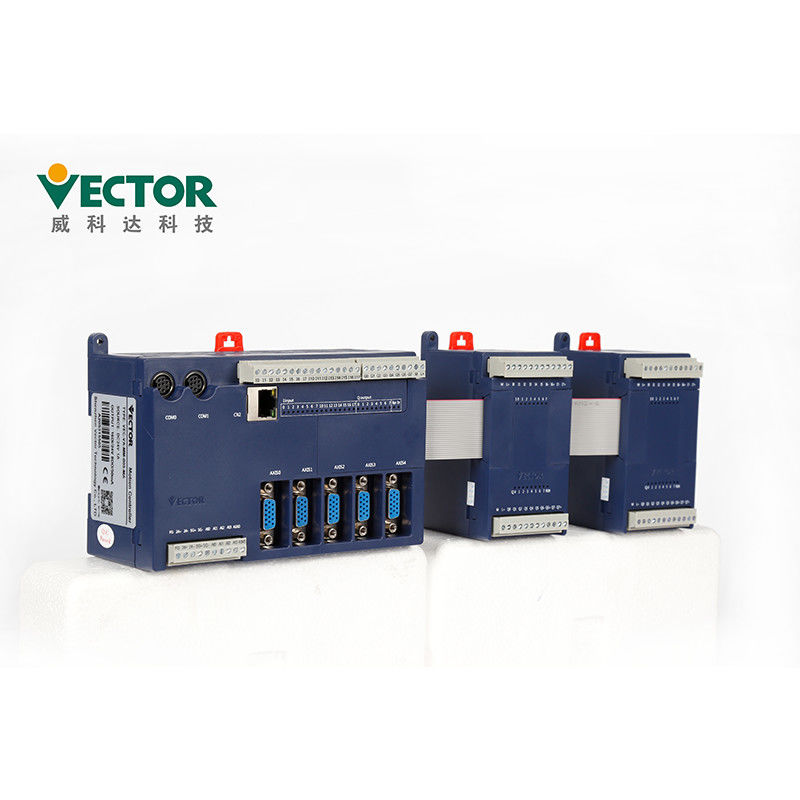

ยูนิตเสริม
โมดูลขยายโฮสต์ IO ของตัวควบคุมการเคลื่อนไหว Vikeda ส่วนใหญ่มี 8IO, 16I และ 16O8IO หมายความว่า
โมดูลขยายมีพอร์ตอินพุตดิจิตอล 8 พอร์ตและพอร์ตเอาต์พุตดิจิตอล 8 พอร์ต (เอาต์พุตประเภททรานซิสเตอร์);16ฉันหมายความว่า
โมดูลส่วนขยายมีพอร์ตอินพุตดิจิตอล 8 พอร์ตและพอร์ตเอาต์พุตดิจิตอล 8 พอร์ต (เอาต์พุตทรานซิสเตอร์)16 พอร์ต DI;16O
หมายความว่าโมดูลส่วนขยายมีพอร์ต DO 16 พอร์ต (เอาต์พุตทรานซิสเตอร์)สามารถเลือก DI และ DO ได้
ผ่านจัมเปอร์บนโฮสต์ตัวควบคุมการเคลื่อนไหวเพื่อเลือกประเภท NPN และ PNP
อุณหภูมิของสภาพแวดล้อมที่ใช้ผลิตภัณฑ์นี้คือ -10°C ถึง +40°Cสำหรับงานระยะยาว
ขอแนะนำว่าอุณหภูมิแวดล้อมต่ำกว่า +40°Cหากอุณหภูมิแวดล้อมเกิน
+40°C โปรดวางไว้ในที่ที่มีอากาศถ่ายเทได้ดีเพื่อให้มั่นใจว่าผลิตภัณฑ์มีความน่าเชื่อถือหากติดตั้งผลิตภัณฑ์นี้ใน
กล่องกระจายขนาดและสภาวะการระบายอากาศของกล่องจ่ายไฟจะต้องเป็นแบบภายในทั้งหมด
อุปกรณ์อิเล็กทรอนิกส์ไม่ได้สัมผัสกับอันตรายจากความร้อนสูงเกินไปและควรให้ความสนใจหรือไม่
การสั่นสะเทือนของเครื่องจะส่งผลต่ออุปกรณ์อิเล็กทรอนิกส์ของกล่องจ่ายไฟนอกจากนี้
เงื่อนไขการใช้งานมีดังนี้:
⑴ สถานที่ที่ไม่มีอุปกรณ์ให้ความร้อนสูง
⑵ สถานที่ที่ปราศจากหยดน้ำ ไอน้ำ ฝุ่น และฝุ่นมัน
⑶ สถานที่ที่ไม่มีก๊าซหรือของเหลวกัดกร่อน ไวไฟ;
⑷ สถานที่ที่ไม่มีฝุ่นและอนุภาคโลหะลอย
⑸ สถานที่ที่มั่นคงและปราศจากการสั่นสะเทือน
⑹ สถานที่ที่ไม่มีสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้า
การบรรจุและการจัดส่ง
| รายละเอียดการบรรจุของ Motion Controller | |||||
| สินค้า | VA Motion | การขยาย VA | VE Motion | การขยาย VE(32) | การขยาย VE(76) |
| หีบขนาด | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
เวลาจัดส่ง
| ปริมาณ | 1-5 ชุด | 50-100 ชุด | 200-500 ชุด |
| เวลาจัดส่ง | ภายใน 3 วัน | 5-10 วัน | 15-25 วัน |
1. สำหรับการสั่งซื้อขนาดเล็กเราสามารถจัดส่งได้ภายใน 1 สัปดาห์
2. ผลิตภัณฑ์ของเราสามารถจัดส่งได้ทั้งทางอากาศ ทางบก หรือทางทะเล
ใบรับรอง CE & ROHS
