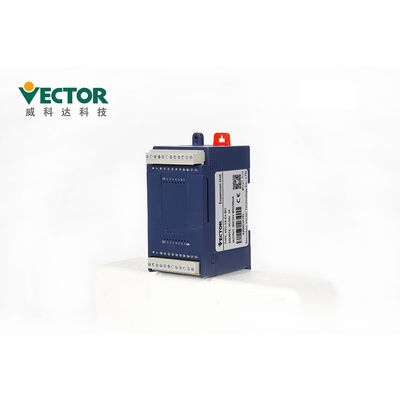

MULTIPROG CanOpen 5 Axis Motion Controller สำหรับอุปกรณ์เคลือบ

รายละเอียดสินค้า

MULTIPROG IEC61131-3 Standard CanOpen 5 แกน Motion Controller สำหรับอุปกรณ์เคลือบ

ตัวควบคุมการเคลื่อนไหว VA series ใช้เครื่องมือการเขียนโปรแกรม MULTIPROG และรองรับ 5 การเขียนโปรแกรม

ภาษาของมาตรฐานสากล IEC61131-3 ทำให้ง่ายสำหรับโปรแกรมเมอร์แอปพลิเคชันที่จะได้รับ

เริ่ม.ตัวควบคุมการเคลื่อนไหวนี้รองรับอินเทอร์เฟซสามแบบ: ชีพจร แอนะล็อก และ CanOpen สำหรับการเคลื่อนไหว

ควบคุม.ผลิตภัณฑ์นี้เป็นผู้นำในผลิตภัณฑ์ตัวควบคุมการเคลื่อนไหวที่ไม่ใช่บัส

คุณสมบัติของผลิตภัณฑ์

การแนะนำซอฟต์แวร์:

โหมดอะนาล็อก - รองรับ 4*Servo + 12*Virtual Axis

โหมดพัลส์ - รองรับ 5*เซอร์โว + 11*แกนเสมือน

CANopen โหมด - รองรับ Max.16 แกน

ประสิทธิภาพ:

ความสามารถในการประมวลผลสัญญาณ - ความสามารถในการคำนวณอันทรงพลังของ ARM, สัญญาณความเร็วสูงที่ยอดเยี่ยมของ FPGA

ความสามารถในการประมวลผลความเร็วในการทำงาน - รอบการทำงาน 6 แกน ใช้เวลาเพียง 500 ไมโครวินาที

ฟังก์ชั่นการควบคุมการเคลื่อนไหวที่ทรงพลัง

1. บล็อกฟังก์ชันควบคุมการเคลื่อนไหวสอดคล้องกับ PLCOPEN2.0 และยังรองรับบล็อกฟังก์ชัน CNC ด้วย

2. รองรับฟังก์ชั่น Jerk กำหนดอัตราการเปลี่ยนแปลงของการเร่งความเร็ว/ลดความเร็ว;รองรับฟังก์ชั่นโหมดบัฟเฟอร์,

เส้นโค้งการเคลื่อนไหวที่นุ่มนวลขึ้น

3. จัดเตรียมบล็อคฟังก์ชันพิเศษสำหรับบางอุตสาหกรรม เพิ่มประสิทธิภาพโซลูชัน และทำให้แอปพลิเคชันมีมากขึ้น

สะดวกและมีประสิทธิภาพ:

Vector มุ่งเน้นในการให้บริการโซลูชั่นโดยรวมแก่ลูกค้าเราได้ปรับแต่งโมดูลพิเศษสำหรับ

ลูกค้าสำหรับอุตสาหกรรม เช่น โมดูลพิเศษสำหรับอุปกรณ์หลังกด โมดูลพิเศษสำหรับชั้นนำ

การป้อนกระดาษขอบ โมดูลการตัด และโมดูลการเคลื่อนที่แบบสัมบูรณ์สำหรับการโหลดแรงเฉื่อยหนักและอื่นๆการใช้

ของโมดูลเฉพาะทำให้การประยุกต์ใช้ตัวควบคุมการเคลื่อนไหวง่ายขึ้นและมีประสิทธิภาพมากขึ้น

MULTIPROG ภาษาการเขียนโปรแกรม:

MULTIPROG รองรับ IL, ST , FBD, LD, SFC ห้าภาษาโปรแกรม ซึ่ง IL และ ST เป็นของ

ภาษาการเขียนโปรแกรมข้อความ, FBD, LDและ SFC เป็นภาษาการเขียนโปรแกรมกราฟิกโปรแกรมกับ

ฟังก์ชั่นอิสระแบ่งออกเป็นส่วนรหัสและส่วนข้อมูลรหัสนี้เขียนเป็นภาษาเดียวหรือหลายภาษา

​​ของ IL, ST , FBD, LD, SFC และข้อมูลจะถูกประกาศในใบสั่งงานตัวแปรบทนี้อธิบายวิธีการ

ประกาศตัวแปรและวิธีตั้งโปรแกรมในภาษาการเขียนโปรแกรมทั้งห้านี้:

〖1 〗IL เป็นตัวย่อของ Instruction List ;

〖2 〗ST เป็นตัวย่อของข้อความที่มีโครงสร้างข้อความที่มีโครงสร้าง

〖3 〗FBD เป็นตัวย่อของแผนภูมิฟังก์ชันแผนภาพบล็อกฟังก์ชัน

〖4 〗LD เป็นตัวย่อของแผนภาพแลดเดอร์ไดอะแกรม

〖5 〗SFC คือ SequentialFunction Chart เป็นตัวย่อของแผนภูมิฟังก์ชันตามลำดับ

ในภาษาการเขียนโปรแกรมแบบกราฟิก โปรแกรมจะถูกสแกนจากบนลงล่างและจากซ้ายไปขวาใน

ภาษาโปรแกรมแบบข้อความ โปรแกรมจะถูกสแกนจากบนลงล่าง

การนำเสนออินเทอร์เฟซการเขียนโปรแกรม MULTIPROG

หลังจากเปิด MULTIPROG คุณจะเห็นว่ามีขอบเขตหลักเพียงขอบเขตเดียวตามหน้าที่นั้น

จะแบ่งออกเป็นส่วนต่างๆ ดังรูป

NS.โครงสร้างการเขียนโปรแกรมที่ชัดเจน ภาษาโปรแกรมมาตรฐาน

NS.รองรับการคอมไพล์ข้ามระหว่าง FBD, LD และ IL และรองรับการเขียนโปรแกรมแบบผสม

ค.รองรับภาษาโปรแกรม IEC61131-3: FBD, LD, IL, ST และ SFC

โมเดลการเขียนโปรแกรมด้วยมาตรฐาน IEC61131-3

1) ซอฟต์แวร์การเขียนโปรแกรม MULTIPROG ที่ใช้โดยตัวควบคุมการเคลื่อนไหว VA มีภาษาการเขียนโปรแกรม

และโครงสร้างโปรแกรมตามระบบการเขียนโปรแกรม IEC 61131-3ใน IEC 61131-3, the

การจัดตั้งโปรแกรมและโครงการจะดำเนินการในหน่วยองค์กรโครงการ (Program Organisation Unit)หน่วย POU ประกอบด้วย

ของสามส่วน: โปรแกรม FUNCTIONBLOCK และ FUNCTIONมันแทนที่ห้าบล็อกการทำงาน OB, PB, DB,

SB และ FB ของภาษาการเขียนโปรแกรม PLC แบบดั้งเดิมมีประสิทธิภาพและรัดกุมมากขึ้นตามที่แสดง

2) โมเดลซอฟต์แวร์การเขียนโปรแกรม IEC 61131-3 แสดงด้วยโครงสร้างแบบลำดับชั้น ดังที่แสดงด้านล่าง ซอฟต์แวร์

model อธิบายความสัมพันธ์ระหว่างส่วนต่างๆ รวมทั้ง configuration, ทรัพยากร, งาน, โปรแกรม

หน่วยองค์กร ตัวแปรส่วนกลาง การกำหนดค่า I/O เป็นต้นกระบวนการเขียนโปรแกรมสามารถตั้งโปรแกรมโปรแกรมที่ซับซ้อนได้

หรือแบ่งเป็นจำนวนโมดูลเล็กๆ พร้อมกันได้ DA หลายโปรแกรมแยกกันทำงาน

หรือโปรแกรมเป็นงานจำนวนมากที่จะดำเนินการปรับปรุงโมดูลาร์และประสิทธิภาพขั้นตอนการปฏิบัติงานตามที่แสดง

ยูนิตเสริม

โมดูลขยายโฮสต์ IO ของตัวควบคุมการเคลื่อนไหว Vikeda ส่วนใหญ่มี 8IO, 16I และ 16O8IO หมายความว่า

โมดูลขยายมีพอร์ตอินพุตดิจิตอล 8 พอร์ตและพอร์ตเอาต์พุตดิจิตอล 8 พอร์ต (เอาต์พุตประเภททรานซิสเตอร์);16ฉันหมายความว่า

โมดูลส่วนขยายมีพอร์ตอินพุตดิจิตอล 8 พอร์ตและพอร์ตเอาต์พุตดิจิตอล 8 พอร์ต (เอาต์พุตทรานซิสเตอร์)16 พอร์ต DI;16O

หมายความว่าโมดูลส่วนขยายมีพอร์ต DO 16 พอร์ต (เอาต์พุตทรานซิสเตอร์)สามารถเลือก DI และ DO ได้

ผ่านจัมเปอร์บนโฮสต์ตัวควบคุมการเคลื่อนไหวเพื่อเลือกประเภท NPN และ PNP

อุณหภูมิของสภาพแวดล้อมที่ใช้ผลิตภัณฑ์นี้คือ -10°C ถึง +40°Cสำหรับงานระยะยาว

ขอแนะนำว่าอุณหภูมิแวดล้อมต่ำกว่า +40°Cหากอุณหภูมิแวดล้อมเกิน

+40°C โปรดวางไว้ในที่ที่มีอากาศถ่ายเทได้ดีเพื่อให้มั่นใจว่าผลิตภัณฑ์มีความน่าเชื่อถือหากติดตั้งผลิตภัณฑ์นี้ใน

กล่องกระจายขนาดและสภาวะการระบายอากาศของกล่องจ่ายไฟจะต้องเป็นแบบภายในทั้งหมด

อุปกรณ์อิเล็กทรอนิกส์ไม่ได้สัมผัสกับอันตรายจากความร้อนสูงเกินไปและควรให้ความสนใจหรือไม่

การสั่นสะเทือนของเครื่องจะส่งผลต่ออุปกรณ์อิเล็กทรอนิกส์ของกล่องจ่ายไฟนอกจากนี้

เงื่อนไขการใช้งานมีดังนี้:

⑴ สถานที่ที่ไม่มีอุปกรณ์ให้ความร้อนสูง
⑵ สถานที่ที่ปราศจากหยดน้ำ ไอน้ำ ฝุ่น และฝุ่นมัน
⑶ สถานที่ที่ไม่มีก๊าซหรือของเหลวกัดกร่อน ไวไฟ;
⑷ สถานที่ที่ไม่มีฝุ่นและอนุภาคโลหะลอย
⑸ สถานที่ที่มั่นคงและปราศจากการสั่นสะเทือน
⑹ สถานที่ที่ไม่มีสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้า

ยูนิตขยายและฟังก์ชันต่างๆ

การบรรจุและการจัดส่ง

เวลาจัดส่ง

1. สำหรับการสั่งซื้อขนาดเล็กเราสามารถจัดส่งได้ภายใน 1 สัปดาห์

2. ผลิตภัณฑ์ของเราสามารถจัดส่งได้ทั้งทางอากาศ ทางบก หรือทางทะเล

ใบรับรอง CE & ROHS
