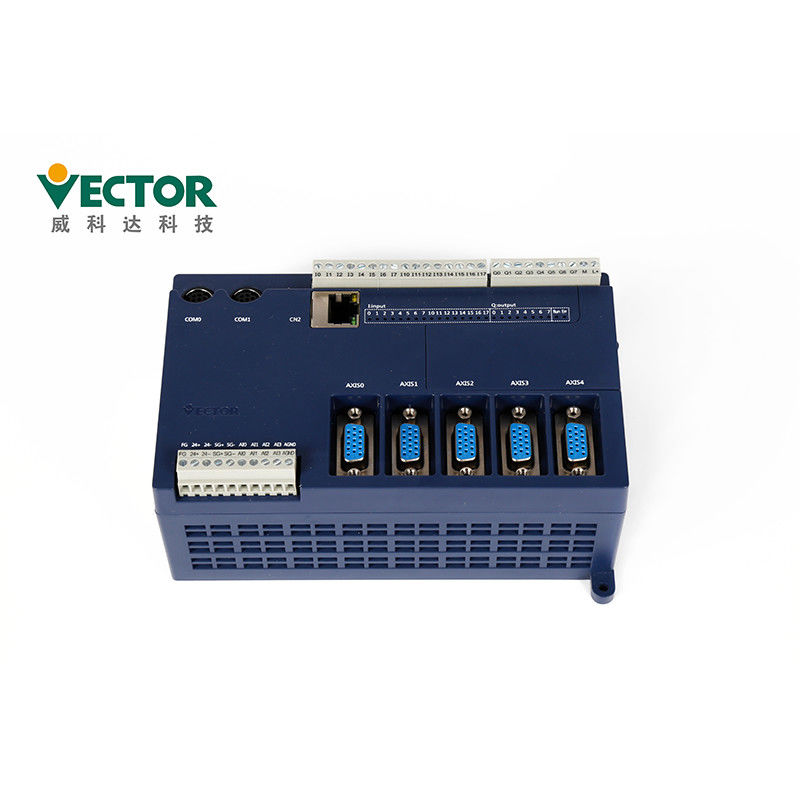

Digital ROHS CanOpen Motion Controller สำหรับเครื่องพิมพ์

MULTIPROG IEC61131-3 CanOpen 5 Axis Motion Controller สำหรับเครื่องพิมพ์

ตัวควบคุมการเคลื่อนไหว VA series ใช้เครื่องมือการเขียนโปรแกรม MULTIPROG และรองรับ 5 การเขียนโปรแกรม

ภาษาของมาตรฐานสากล IEC61131-3 ทำให้ง่ายสำหรับโปรแกรมเมอร์แอปพลิเคชันที่จะได้รับ

เริ่ม.ตัวควบคุมการเคลื่อนไหวนี้รองรับอินเทอร์เฟซสามแบบ: ชีพจร แอนะล็อก และ CanOpen สำหรับการเคลื่อนไหว

ควบคุม.

คุณสมบัติของผลิตภัณฑ์

ประสิทธิภาพ:

ความสามารถในการประมวลผลสัญญาณ - ความสามารถในการคำนวณอันทรงพลังของ ARM, สัญญาณความเร็วสูงที่ยอดเยี่ยมของ FPGA

ความสามารถในการประมวลผลความเร็วในการทำงาน - รอบการทำงาน 6 แกน ใช้เวลาเพียง 500 ไมโครวินาที

ฟังก์ชั่นการควบคุมการเคลื่อนไหวที่ทรงพลัง

1. บล็อกฟังก์ชันควบคุมการเคลื่อนไหวสอดคล้องกับ PLCOPEN2.0 และยังรองรับบล็อกฟังก์ชัน CNC ด้วย

2. รองรับฟังก์ชั่น Jerk กำหนดอัตราการเปลี่ยนแปลงของการเร่งความเร็ว/ลดความเร็ว;รองรับฟังก์ชั่นโหมดบัฟเฟอร์,

เส้นโค้งการเคลื่อนไหวที่นุ่มนวลขึ้น

3. จัดเตรียมบล็อคฟังก์ชันพิเศษสำหรับบางอุตสาหกรรม เพิ่มประสิทธิภาพโซลูชัน และทำให้แอปพลิเคชันมีมากขึ้น

สะดวกและมีประสิทธิภาพ:

Vector มุ่งเน้นในการให้บริการโซลูชั่นโดยรวมแก่ลูกค้าเราได้ปรับแต่งโมดูลพิเศษสำหรับ

ลูกค้าสำหรับอุตสาหกรรม เช่น โมดูลพิเศษสำหรับอุปกรณ์หลังกด โมดูลพิเศษสำหรับชั้นนำ

การป้อนกระดาษขอบ โมดูลการตัด และโมดูลการเคลื่อนที่แบบสัมบูรณ์สำหรับการโหลดแรงเฉื่อยหนักและอื่นๆการใช้

ของโมดูลเฉพาะทำให้การประยุกต์ใช้ตัวควบคุมการเคลื่อนไหวง่ายขึ้นและมีประสิทธิภาพมากขึ้น

การติดตั้งและเริ่มต้นซอฟต์แวร์ MULTIPROG

1) คลายการบีบอัดไฟล์การติดตั้งของ MULTIPROG"X" และ "Y" ในชื่อโฟลเดอร์เป็นตัวเลขหลังจาก

คลายการบีบอัดไฟล์ชื่อ "MULTIPROGX.XXBuiIdYYY" จะถูกสร้างขึ้นโดยระบุหมายเลขเวอร์ชัน

ของแพ็คเกจการติดตั้งเปิดโฟลเดอร์ซึ่งจะปรากฏขึ้นตามที่แสดง

2) ดับเบิลคลิกเพื่อเปิด "双击我自动安装" ตามที่แสดง

3) ในกล่องโต้ตอบป๊อปอัป ให้เลือก "ฉันยอมรับ.........." ตามที่แสดง

4) เลือกเส้นทางการติดตั้ง ผู้ใช้สามารถเลือกได้ที่นี่ เลือกค่าเริ่มต้น คลิก "ถัดไป" ตามที่แสดง

5) คลิกที่ ติดตั้ง จากนั้นรอจนกว่าการติดตั้งจะเสร็จสิ้น กระบวนการติดตั้งอาจใช้เวลา

บางเวลาตามที่แสดง

6) คลิก "Finish" เพื่อสิ้นสุดการติดตั้งซอฟต์แวร์เขียนโปรแกรม MULTIPROG ตามที่แสดง

7) ดับเบิลคลิกที่ไอคอนเพื่อเริ่ม MULTIPROGหากไอคอนไม่ปรากฏบนเดสก์ท็อป คุณยังสามารถ

ใช้ "Start Menu"à"program"à"PHOENIX CONTACT Software"à"MULTIPROG 5.51 Express" เพื่อเริ่มต้น

MULTIPROG รองรับ IL, ST , FBD, LD, SFC ห้าภาษาโปรแกรม ซึ่ง IL และ ST เป็นของ

ภาษาการเขียนโปรแกรมข้อความ, FBD, LDและ SFC เป็นภาษาการเขียนโปรแกรมกราฟิกโปรแกรมกับ

ฟังก์ชั่นอิสระแบ่งออกเป็นส่วนรหัสและส่วนข้อมูลรหัสนี้เขียนเป็นภาษาเดียวหรือหลายภาษา

​​ของ IL, ST , FBD, LD, SFC และข้อมูลจะถูกประกาศในใบสั่งงานตัวแปรบทนี้อธิบายวิธีการ

ประกาศตัวแปรและวิธีตั้งโปรแกรมในภาษาการเขียนโปรแกรมทั้งห้านี้:

〖1 〗IL เป็นตัวย่อของ Instruction List ;

〖2 〗ST เป็นตัวย่อของข้อความที่มีโครงสร้างข้อความที่มีโครงสร้าง

〖3 〗FBD เป็นตัวย่อของแผนภูมิฟังก์ชันแผนภาพบล็อกฟังก์ชัน

〖4 〗LD เป็นตัวย่อของแผนภาพแลดเดอร์ไดอะแกรม

〖5 〗SFC คือ SequentialFunction Chart เป็นตัวย่อของแผนภูมิฟังก์ชันตามลำดับ

ในภาษาการเขียนโปรแกรมแบบกราฟิก โปรแกรมจะถูกสแกนจากบนลงล่างและจากซ้ายไปขวาใน

ภาษาโปรแกรมแบบข้อความ โปรแกรมจะถูกสแกนจากบนลงล่าง

การนำเสนออินเทอร์เฟซการเขียนโปรแกรม MULTIPROG

หลังจากเปิด MULTIPROG คุณจะเห็นว่ามีขอบเขตหลักเพียงขอบเขตเดียวตามหน้าที่นั้น

จะแบ่งออกเป็นส่วนต่างๆ ดังรูป

NS.โครงสร้างการเขียนโปรแกรมที่ชัดเจน ภาษาโปรแกรมมาตรฐาน

NS.รองรับการคอมไพล์ข้ามระหว่าง FBD, LD และ IL และรองรับการเขียนโปรแกรมแบบผสม

ค.รองรับภาษาโปรแกรม IEC61131-3: FBD, LD, IL, ST และ SFC

โมเดลการเขียนโปรแกรมด้วยมาตรฐาน IEC61131-3

1) ซอฟต์แวร์การเขียนโปรแกรม MULTIPROG ที่ใช้โดยตัวควบคุมการเคลื่อนไหว VA มีภาษาการเขียนโปรแกรม

และโครงสร้างโปรแกรมตามระบบการเขียนโปรแกรม IEC 61131-3ใน IEC 61131-3, the

การจัดตั้งโปรแกรมและโครงการจะดำเนินการในหน่วยองค์กรโครงการ (Program Organisation Unit)หน่วย POU ประกอบด้วย

ของสามส่วน: โปรแกรม FUNCTIONBLOCK และ FUNCTIONมันแทนที่ห้าบล็อกการทำงาน OB, PB, DB,

SB และ FB ของภาษาการเขียนโปรแกรม PLC แบบดั้งเดิมมีประสิทธิภาพและรัดกุมมากขึ้นตามที่แสดง

2) โมเดลซอฟต์แวร์การเขียนโปรแกรม IEC 61131-3 แสดงด้วยโครงสร้างแบบลำดับชั้น ดังที่แสดงด้านล่าง ซอฟต์แวร์

model อธิบายความสัมพันธ์ระหว่างส่วนต่างๆ รวมทั้ง configuration, ทรัพยากร, งาน, โปรแกรม

หน่วยองค์กร ตัวแปรส่วนกลาง การกำหนดค่า I/O เป็นต้นกระบวนการเขียนโปรแกรมสามารถตั้งโปรแกรมโปรแกรมที่ซับซ้อนได้

หรือแบ่งเป็นจำนวนโมดูลเล็กๆ พร้อมกันได้ DA หลายโปรแกรมแยกกันทำงาน

หรือโปรแกรมเป็นงานจำนวนมากที่จะดำเนินการปรับปรุงโมดูลาร์และประสิทธิภาพขั้นตอนการปฏิบัติงานตามที่แสดง

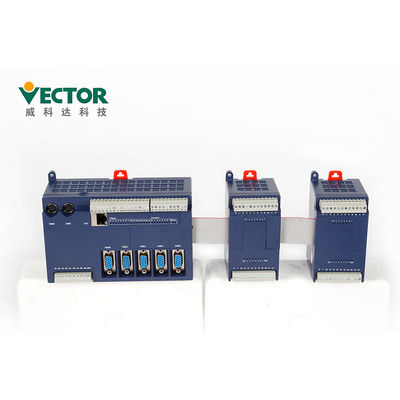

ยูนิตเสริม

โมดูลขยายโฮสต์ IO ของตัวควบคุมการเคลื่อนไหว Vikeda ส่วนใหญ่มี 8IO, 16I และ 16O8IO หมายความว่า

โมดูลขยายมีพอร์ตอินพุตดิจิตอล 8 พอร์ตและพอร์ตเอาต์พุตดิจิตอล 8 พอร์ต (เอาต์พุตประเภททรานซิสเตอร์);16ฉันหมายความว่า

โมดูลส่วนขยายมีพอร์ตอินพุตดิจิตอล 8 พอร์ตและพอร์ตเอาต์พุตดิจิตอล 8 พอร์ต (เอาต์พุตทรานซิสเตอร์)16 พอร์ต DI;16O

หมายความว่าโมดูลส่วนขยายมีพอร์ต DO 16 พอร์ต (เอาต์พุตทรานซิสเตอร์)สามารถเลือก DI และ DO ได้

ผ่านจัมเปอร์บนโฮสต์ตัวควบคุมการเคลื่อนไหวเพื่อเลือกประเภท NPN และ PNP

อุณหภูมิของสภาพแวดล้อมที่ใช้ผลิตภัณฑ์นี้คือ -10°C ถึง +40°Cสำหรับงานระยะยาว

ขอแนะนำว่าอุณหภูมิแวดล้อมต่ำกว่า +40°Cหากอุณหภูมิแวดล้อมเกิน

+40°C โปรดวางไว้ในที่ที่มีอากาศถ่ายเทได้ดีเพื่อให้มั่นใจว่าผลิตภัณฑ์มีความน่าเชื่อถือหากติดตั้งผลิตภัณฑ์นี้ใน

กล่องกระจายขนาดและสภาวะการระบายอากาศของกล่องจ่ายไฟจะต้องเป็นแบบภายในทั้งหมด

อุปกรณ์อิเล็กทรอนิกส์ไม่ได้สัมผัสกับอันตรายจากความร้อนสูงเกินไปและควรให้ความสนใจหรือไม่

การสั่นสะเทือนของเครื่องจะส่งผลต่ออุปกรณ์อิเล็กทรอนิกส์ของกล่องจ่ายไฟนอกจากนี้

เงื่อนไขการใช้งานมีดังนี้:

⑴ สถานที่ที่ไม่มีอุปกรณ์ให้ความร้อนสูง
⑵ สถานที่ที่ปราศจากหยดน้ำ ไอน้ำ ฝุ่น และฝุ่นมัน
⑶ สถานที่ที่ไม่มีก๊าซหรือของเหลวกัดกร่อน ไวไฟ;
⑷ สถานที่ที่ไม่มีฝุ่นและอนุภาคโลหะลอย
⑸ สถานที่ที่มั่นคงและปราศจากการสั่นสะเทือน
⑹ สถานที่ที่ไม่มีสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้า

ยูนิตขยายและฟังก์ชันต่างๆ
