Vector 2000rpm AC Servo System สำหรับเครื่องขึ้นรูปโลหะ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Vector |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | VEC-VC-01233H-ME / 130ME-00320A33-MF2M |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | USD 300-450 / kit |
| รายละเอียดการบรรจุ: | 280 * 208 * 78 มม |
| เวลาการส่งมอบ: | 3-5 วันทำงาน |
| เงื่อนไขการชำระเงิน: | T / T, wester N Union, L / C |
| สามารถในการผลิต: | 500 ชุด / เดือน |
|
ข้อมูลรายละเอียด |
|||
| แรงดันไฟฟ้า: | 380V | อำนาจ: | 3kW |
|---|---|---|---|
| จัดอันดับปัจจุบัน: | 12A | ความเร็วที่กำหนด: | 2000 รอบต่อนาที |
| คะแนน Torgue: | 14.3 นาโนเมตร | ระยะ: | 3 เฟส |
| ขนาดหน้าแปลนมอเตอร์: | 130 มม | โปรโตคอลการสื่อสาร: | Modbus / CANopen / EtherCAT |
| แบบ: | VEC-VC-01233H-ME / 130ME-00320A33-MF2M | ใบสมัคร: | เครื่องขึ้นรูปโลหะ |
| แสงสูง: | ระบบเซอร์โว 380V AC,ระบบเซอร์โว AC 2000 รอบต่อนาที,ระบบควบคุมเซอร์โว 2000 รอบต่อนาที |
||
รายละเอียดสินค้า

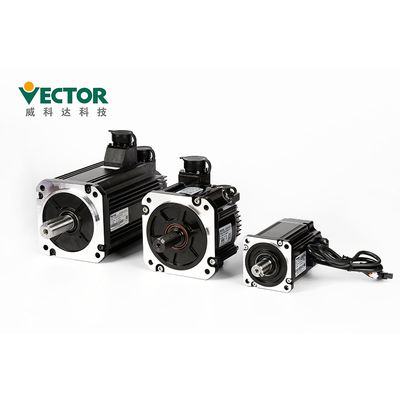

3kw 2000rpm AC Servo Motor Drive ชุดระบบเซอร์โวแบบสัมบูรณ์สำหรับเครื่องขึ้นรูปโลหะ
ชุดระบบเซอร์โวแอบโซลูท
ไฟฟ้ากระแสสลับ 380V 3KW
สามเฟสพร้อมการเพิ่มพัลส์ 2500 + ตัวเข้ารหัสฮอลล์
Modbus/CANopen/EtherCAT Commucation Protocol Type
รายละเอียดสินค้า
| สินค้า | ชุดระบบเซอร์โวแอบโซลูท |
| ยี่ห้อ | เวกเตอร์ |
| หมายเลขรุ่น | VEC-VC-01233H-ME/130ME-00320A33-MF2M |
| พลัง | 3KW |
| แรงดันไฟฟ้า | 380V |
| เฟส | สามเฟส |
| จัดอันดับความเร็ว | 2000 รอบต่อนาที |
| จัดอันดับปัจจุบัน | 12A |
| จัดอันดับ Torgue | 14.3Nm |
| โปรโตคอลการสื่อสาร | Modbus/CANopen/EtherCAT |
| แรงดันไฟฟ้า | โหมดควบคุม | การแก้ไขแบบควบคุมเต็มรูปแบบเฟสเดียว / สามเฟส การปรับ SVPWM |
| ตัวเข้ารหัส | คำติชมของตัวเข้ารหัส | เพิ่มขึ้น 2500 พัลส์ + ตัวเข้ารหัสฮอลล์; เพิ่มขึ้น 2500 ชีพจร; 17bit Tamagawa ตัวเข้ารหัสสัมบูรณ์; 23bit Tamagawa ตัวเข้ารหัสสัมบูรณ์; ตัวเข้ารหัสสัมบูรณ์ของ Nikon 24 บิต; |
| อินพุตคำสั่งพัลส์ | ประเภทพัลส์ | อินพุตดิฟเฟอเรนเชียล Open collector |
| ช่วงความถี่ | อินพุตที่แตกต่าง: 0-500kHz ความกว้างของพัลส์มากกว่า 1us Open collector: 0-300kHz ความกว้างของพัลส์มากกว่า 2.5us |
|
| โหมดพัลส์ | ชีพจร + ทิศทาง;AB บวก;CW+ทวนเข็มนาฬิกา; | |
| อินพุตแบบอะนาล็อก | ช่วงแรงดันไฟฟ้า | -10V ถึง 10V |
| อิมพีแดนซ์อินพุต | 10kΩ | |
| ความถี่สูงสุด | 1.5kHz | |
| ประเภทอินเตอร์เฟส DI/DO | NPN/PNP | |
| ประเภทโปรโตคอลการสื่อสาร | Modbus/CANopen/EtherCAT | |

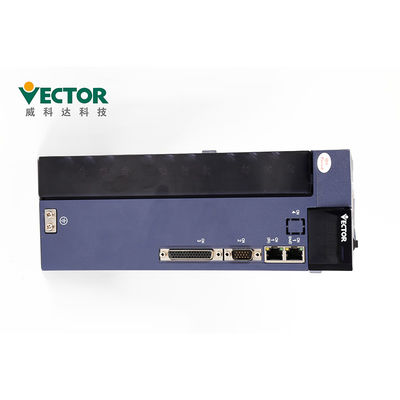

รายละเอียดเกี่ยวกับเซอร์โวไดรฟ์ เลือกรุ่นของเซอร์โวไดรฟ์ และทำการติดตั้งอย่างไร?

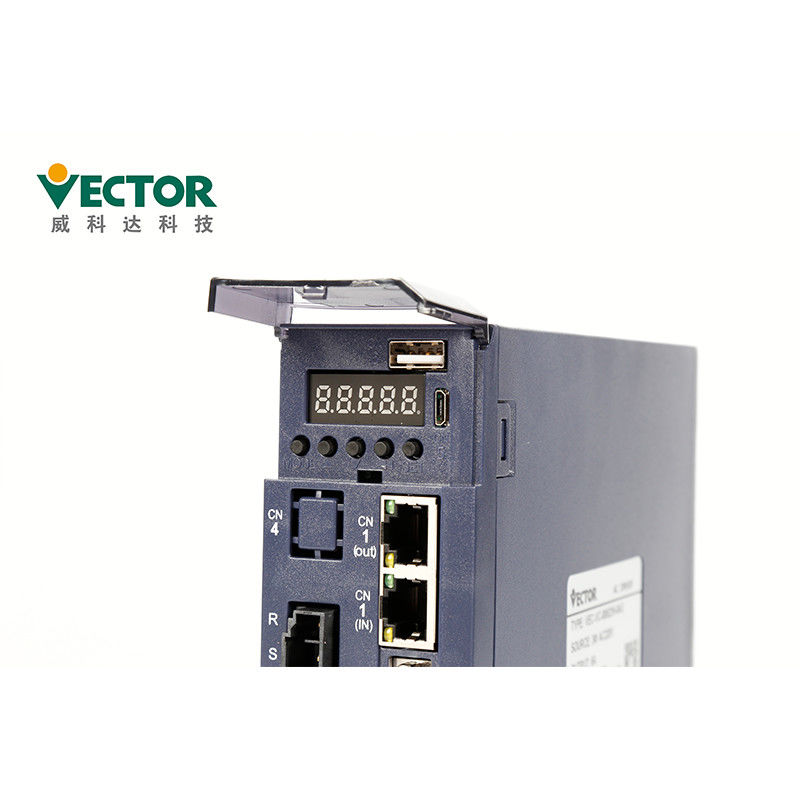

แผงประกอบด้วย 8 ปุ่มและ 5 หลอดดิจิตอล
สามารถใช้ได้เพียง 5 จาก 8 ปุ่ม และเหลืออีก 3 ปุ่มที่เหลือสงวนไว้
ฟังก์ชันทั่วไปของปุ่มทั้งห้าจะแสดงในตารางด้านล่าง
| ชื่อคีย์ | ฟังก์ชั่นที่สำคัญ |
| PAR/ALM | สลับโหมดกลับไปที่เมนูก่อนหน้า |
| ▲(เพิ่ม) | เพิ่มค่าบิตกระพริบของหลอดดิจิตอล LED |
| ▼(ธันวาคม) | ลดค่าตัวเลขกระพริบของหลอดดิจิตอล LED LED |
| หยุด/RST | เลื่อนหลอด LED ที่กะพริบไปทางซ้ายตรวจสอบมูลค่าข้อมูลสูง ยาวกว่า 5 บิต;รีเซ็ตข้อผิดพลาด เรียกใช้ฟังก์ชัน Fn |
| RD/WT | อ่าน/เขียนค่าพารามิเตอร์ป้อน fn page |
การติดตั้ง:
● ติดตั้งไดรเวอร์บนแพลตฟอร์มที่แห้งและแข็งแรงรักษาการระบายอากาศที่ดีและ
การกระจายความร้อนระหว่างการติดตั้งและบำรุงรักษาสายดินที่ดี
● โปรดติดตั้งในทิศทางที่กำหนดเพื่อหลีกเลี่ยงการทำงานผิดพลาด
● เมื่อทำการติดตั้ง โปรดตรวจสอบให้แน่ใจว่าไดรเวอร์เซอร์โวอยู่ในตำแหน่งที่กำหนด
ระยะห่างจากพื้นผิวด้านในของตู้และเครื่องจักรอื่นๆ มิฉะนั้น อาจก่อให้เกิดไฟไหม้หรือทำงานผิดปกติได้
| การติดตั้ง สิ่งแวดล้อม ข้อกำหนด |
ความกดอากาศ | 86~106kPa |
| Mbient ความชื้น | 0~55℃ | |
| อุณหภูมิโดยรอบ | 0~90%RH | |
| IP Rating | IP20 | |
| การสั่นสะเทือน | 0~4.9m/s^2 |
เครื่องประดับ:
| อุปกรณ์เสริมชื่อ | ภาพ | ||
| สะตาดอะไหล่ | ขั้วต่อสายไฟ | |
ปรับให้เข้ากับไดรฟ์โครงสร้าง E1, E2 |
| ปลั๊กตัวเข้ารหัส Cn3 | ปลั๊กเอนโค้ดเดอร์ด้านคนขับ | ||
| ปลั๊กขั้วต่อควบคุม Cn4 | ขั้วสัญญาณอินพุต/เอาต์พุต การเดินสายผู้ใช้ | ||
| สายเชื่อมต่อเอ็นโค้ดเดอร์ | มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ |
||
| สายไฟ | มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ |
||
| สายตรวจสอบไดรฟ์ | เชื่อมต่อและปรับซอฟต์แวร์สำหรับการตรวจสอบระยะไกลและอัพเดตเฟิร์มแวร์ | ||
| การจัดซื้ออะไหล่ | สายแปลง USB เป็น RS232 | ถ้าจำเป็นให้ซื้อเอง | |
| สายสื่อสารอีเทอร์เน็ต | ถ้าจำเป็นให้ซื้อเอง |
การบรรจุ:
| รายละเอียดการบรรจุของเซอร์โวไดรฟ์ | |||||
| สินค้า | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| หีบขนาด | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| รายละเอียดการบรรจุของ Motion Controller | |||||
| สินค้า | VA Motion | การขยาย VA | VE Motion | การขยาย VE(32) | การขยาย VE(76) |
| หีบขนาด | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
เวลาจัดส่งและวิธีการจัดส่ง Shipping
| ปริมาณ | 1-5 ชุด | 50-100 ชุด | 200-500 ชุด |
| เวลาจัดส่ง | ภายใน 3 วัน | 5-10 วัน | 15-25 วัน |
1. สำหรับการสั่งซื้อขนาดเล็กเราสามารถจัดส่งได้ภายใน 1 สัปดาห์
2. ผลิตภัณฑ์ของเราสามารถจัดส่งได้ทั้งทางอากาศ ทางบก หรือทางทะเล
ใบรับรอง:
1. CE (มาตรฐานความปลอดภัยของสหภาพยุโรป);
2. IEC/EN61800-5-1:2007 (ข้อกำหนดด้านความปลอดภัยสำหรับไฟฟ้า ความร้อน และพลังงานในหัวข้อ 5-1 ของ
ระบบขับเคลื่อนไฟฟ้าความเร็วตัวแปร) สอดคล้องกับมาตรฐานแห่งชาติ GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (ระบบควบคุมความเร็วระบบควบคุมไฟฟ้าส่วนที่ 3 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า
มาตรฐานและวิธีการทดสอบเฉพาะ) ซึ่งสอดคล้องกับมาตรฐานแห่งชาติ GB12668.3-2012
