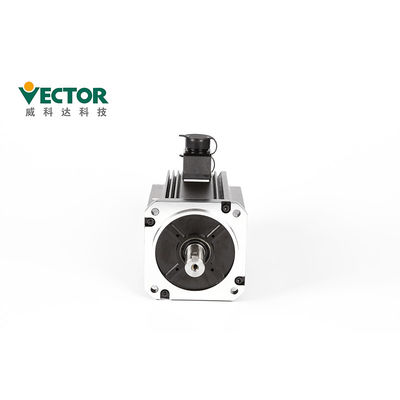

Canopen 2.3KW Servo Motion Control System สำหรับ Cardboard Cap Feeder

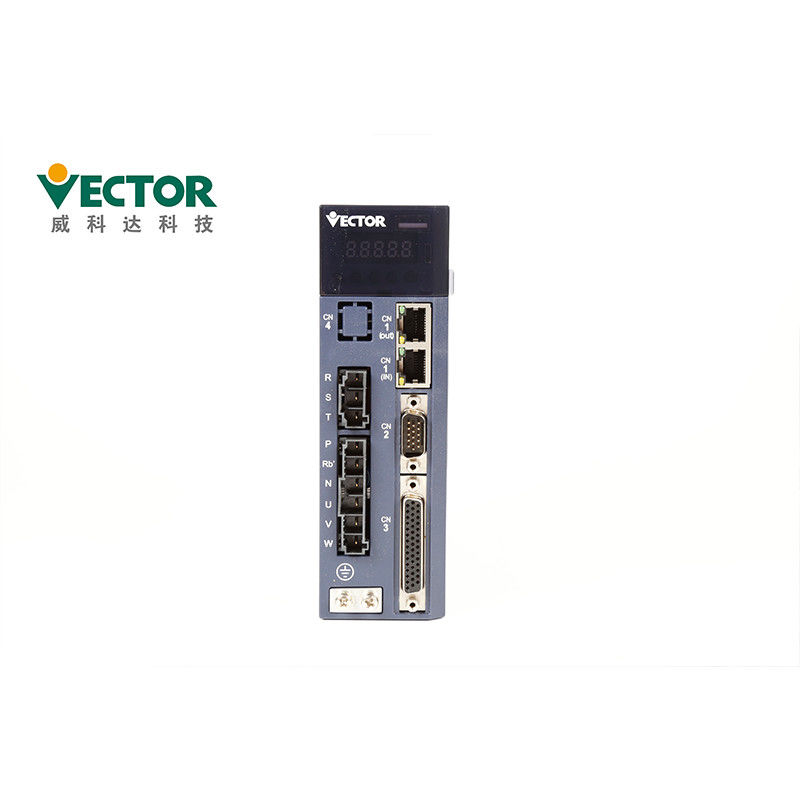

220V, 2.3KW Canopen AC Servo Drive Controller สำหรับ Cardboard Cap Feeder

ตัวควบคุมไดรฟ์ AC Servo สำหรับตัวป้อนกระดาษแข็ง

ไฟ AC 220V 2.3KW

สามเฟสที่มีการเพิ่มพัลส์ 2500 + ตัวเข้ารหัสฮอลล์

Modbus/CANopen/EtherCAT Commucation Protocol Type

รายละเอียดสินค้า

รายละเอียดเกี่ยวกับเซอร์โวไดรฟ์ เลือกรุ่นของเซอร์โวไดรฟ์ และทำการติดตั้งอย่างไร?

การติดตั้ง:

● ติดตั้งไดรเวอร์บนแพลตฟอร์มที่แห้งและแข็งแรงรักษาการระบายอากาศที่ดีและ

การกระจายความร้อนระหว่างการติดตั้งและบำรุงรักษาสายดินที่ดี

● โปรดติดตั้งในทิศทางที่กำหนดเพื่อหลีกเลี่ยงการทำงานผิดพลาด

● เมื่อทำการติดตั้ง โปรดตรวจสอบให้แน่ใจว่าไดรเวอร์เซอร์โวอยู่ในตำแหน่งที่กำหนด

ระยะห่างจากพื้นผิวด้านในของตู้และเครื่องจักรอื่นๆ มิฉะนั้น อาจก่อให้เกิดไฟไหม้หรือทำงานผิดปกติได้

● เมื่อติดตั้ง ห้ามปิดกั้นพอร์ตดูดและระบายอากาศ และอย่าให้มีสิ่งแปลกปลอมภายในผลิตภัณฑ์

เข้าไปมิฉะนั้นอาจทำให้เกิดความผิดปกติหรือไฟไหม้เนื่องจากส่วนประกอบภายในที่เสื่อมสภาพ

● ห้ามวางของหนักบนหรือใต้ผลิตภัณฑ์นี้ เนื่องจากอาจส่งผลให้เกิดการบาดเจ็บได้

● โปรดติดตั้งในสภาพแวดล้อมต่อไปนี้:

1.สถานที่ที่ไม่มีแสงแดดส่องถึงโดยตรง

2.สถานที่ที่อุณหภูมิแวดล้อมอยู่ในช่วง 0 ° C ถึง 55 ° C;

3.ความชื้นสัมพัทธ์ในช่วง 0% ถึง 95% และไม่มีการควบแน่น

4.สถานที่ปราศจากหยดน้ำ ไอระเหย ฝุ่น และฝุ่นมัน

5.สถานที่ที่ไม่มีเครื่องทำความร้อนสูง

6. ไม่กัดกร่อน ก๊าซไวไฟและของเหลว;

7.ไม่ง่ายที่จะสาดน้ำ น้ำมัน และยา;

8.สถานที่ที่ไม่สัมผัสกับรังสีกัมมันตภาพรังสี

9.สถานที่แข็งแรงและปราศจากการสั่นสะเทือน

10.สถานที่ที่ไม่มีสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้า

ข้อควรระวังในการเดินสายไฟ

● ไม่แนะนำให้ใช้ไฟเฟสเดียว 220V สำหรับแหล่งจ่ายไฟหลัก

ซึ่งอาจทำให้ตัวเก็บประจุอิเล็กโทรไลต์เสียหายเนื่องจากขาดเฟส

● ห้ามเปลี่ยนสายไฟระหว่างเปิดเครื่อง มิฉะนั้น อาจเกิดไฟฟ้าช็อตหรือบาดเจ็บได้

● กรุณาดำเนินการเดินสายไฟหรือตรวจสอบโดยช่างผู้ชำนาญการ มิเช่นนั้น

อาจทำให้เกิดไฟฟ้าช็อตหรือผลิตภัณฑ์ทำงานล้มเหลว

● โปรดยืนยันสายไฟและแหล่งจ่ายไฟอย่างระมัดระวังวงจรเอาท์พุต

อาจลัดวงจรเนื่องจากข้อผิดพลาดในการเดินสายหรือการใช้แรงดันไฟฟ้าต่างกันเบรกไม่ทำงาน

เมื่อเกิดข้อผิดพลาดข้างต้น ซึ่งอาจส่งผลให้เกิดความเสียหายทางกลหรือการบาดเจ็บส่วนบุคคล

● อย่าเชื่อมต่อสายไฟอินพุตเข้ากับขั้ว U, V และ W ของ

ขับรถ.มิฉะนั้น ไดรเวอร์เซอร์โวจะเสียหาย

● เมื่อเดินสายไฟ ห้ามร้อยสายไฟและสายสัญญาณผ่านท่อเดียวกัน และอย่ามัดสายไฟ

ด้วยกัน.ระยะห่างระหว่างทั้งสองควรมากกว่า 30 ซม. เพื่อหลีกเลี่ยงสัญญาณรบกวน

● ขั้วต่อกราวด์ของคนขับต้องต่อสายดินเพื่อหลีกเลี่ยงการรั่วซึมและลดการรบกวนของระบบ

และเส้นผ่านศูนย์กลางของสายกราวด์ควรเท่ากับหรือสูงกว่าสายไฟ

● เมื่อเชื่อมต่อแหล่งจ่ายไฟ AC และแหล่งจ่ายไฟ DC เข้ากับเซอร์โวยูนิต ให้เชื่อมต่อกับเทอร์มินัลที่ระบุ

หากไม่ปฏิบัติตามอาจส่งผลให้เกิดการทำงานผิดพลาดหรือไฟไหม้ได้

● สำหรับความยาวของสายไฟ บรรทัดอินพุตคำสั่งสูงสุด 3 ม. และสายเอ็นโค้ดเดอร์ยาวสูงสุด 20 ม.

● ใช้สายเคเบิลหุ้มฉนวนคู่บิดเกลียวสำหรับสายสัญญาณและสายเอ็นโค้ดเดอร์ แล้วต่อกราวด์ส่วนป้องกันด้วยปลายด้านเดียว

●ขั้วต่อ U, V, W ของไดรเวอร์และขั้ว U, V และ W ของมอเตอร์ควรเชื่อมต่อทีละตัว

ตามชื่อหากต่อผิด มอเตอร์จะไม่สามารถทำงานได้ตามปกติ

● ผลิตภัณฑ์บัส DC ทั่วไปต้องการตัวต้านทานที่ไวต่อแรงกด และสายไฟมีความปลอดภัย

● โปรดตรวจสอบไฟหลังจากปิดเครื่องเป็นเวลาอย่างน้อย 5 นาทีแม้ว่า

ไฟฟ้าดับ ไฟฟ้าแรงสูงอาจยังคงอยู่ภายในเซอร์โวไดรฟ์ดังนั้นห้ามสัมผัสขั้วไฟฟ้า

ภายใน 5 นาทีหลังจากปิดเครื่อง มิฉะนั้น อาจทำให้เกิดไฟฟ้าช็อตได้

● อย่าเปิด/ปิดเครื่องบ่อยๆเมื่อจำเป็นต้องเปิด/ปิดเครื่องอย่างต่อเนื่อง โปรด

ควบคุมหนึ่งครั้งหรือน้อยกว่าใน 1 นาทีเนื่องจากส่วนจ่ายไฟของไดรเวอร์เซอร์โวมีตัวเก็บประจุ จึงมีการชาร์จขนาดใหญ่

กระแสไฟ (เวลาชาร์จ 0.2 วินาที) จะไหลระหว่างการจ่ายไฟเปิด/ปิดดังนั้นหากเปิด/ปิดเครื่อง

บ่อยครั้ง ประสิทธิภาพของส่วนประกอบวงจรหลักภายในไดรเวอร์เซอร์โวจะลดลง

● ห้ามจ่ายไฟเมื่อสกรูแผงขั้วต่อหลวมหรือสายหลวมมิฉะนั้นอาจทำให้เกิดไฟไหม้ได้

● ใช้มาตรการป้องกันที่เหมาะสมในสถานที่ต่อไปนี้ มิฉะนั้น เครื่องอาจได้รับความเสียหาย:

1. สถานที่ที่ก่อให้เกิดการรบกวนเนื่องจากไฟฟ้าสถิตย์

2. สถานที่ที่ก่อให้เกิดสนามไฟฟ้าแรงหรือสนามแม่เหล็กแรงสูง

3. สถานที่ที่อาจมีการแผ่รังสี

4. สถานที่ที่มีสายไฟอยู่ใกล้ๆ

เครื่องประดับ:

	อุปกรณ์เสริมชื่อ	ภาพ
สาตาดอะไหล่	ขั้วต่อสายไฟ		ปรับให้เข้ากับไดรฟ์โครงสร้าง E1, E2
	ปลั๊กตัวเข้ารหัส Cn3		ปลั๊กเอนโค้ดเดอร์ด้านคนขับ
	ปลั๊กขั้วต่อควบคุม Cn4		ขั้วสัญญาณอินพุต/เอาต์พุต การเดินสายผู้ใช้
	สายเชื่อมต่อเอ็นโค้ดเดอร์		มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ
	สายไฟ		มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ
	สายตรวจสอบไดรฟ์		เชื่อมต่อและปรับซอฟต์แวร์สำหรับการตรวจสอบระยะไกลและอัพเดตเฟิร์มแวร์
การจัดซื้ออะไหล่	สายแปลง USB เป็น RS232		ถ้าจำเป็นให้ซื้อเอง
	สายสื่อสารอีเทอร์เน็ต		ถ้าจำเป็นให้ซื้อเอง

การบรรจุ:

เวลาจัดส่งและวิธีการจัดส่ง Shipping

1. สำหรับการสั่งซื้อขนาดเล็กเราสามารถจัดส่งได้ภายใน 1 สัปดาห์

2. ผลิตภัณฑ์ของเราสามารถจัดส่งได้ทั้งทางอากาศ ทางบก หรือทางทะเล

ใบรับรอง:

1. CE (มาตรฐานความปลอดภัยของสหภาพยุโรป);
2. IEC/EN61800-5-1:2007 (ข้อกำหนดด้านความปลอดภัยสำหรับไฟฟ้า ความร้อน และพลังงานในหัวข้อ 5-1 ของ

ระบบขับเคลื่อนไฟฟ้าความเร็วตัวแปร) สอดคล้องกับมาตรฐานแห่งชาติ GB12668.501-2013;

3, IEC / EN61800-3: 2004 + A1 (ระบบควบคุมความเร็วระบบควบคุมไฟฟ้าส่วนที่ 3 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า

มาตรฐานและวิธีการทดสอบเฉพาะ) ซึ่งสอดคล้องกับมาตรฐานแห่งชาติ GB12668.3-2012
