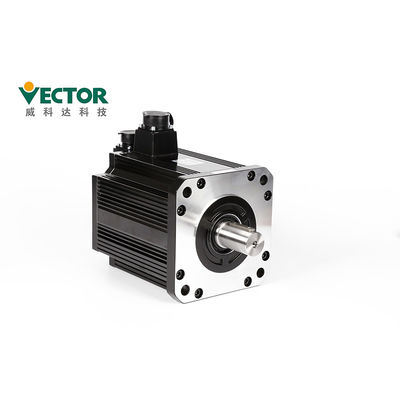

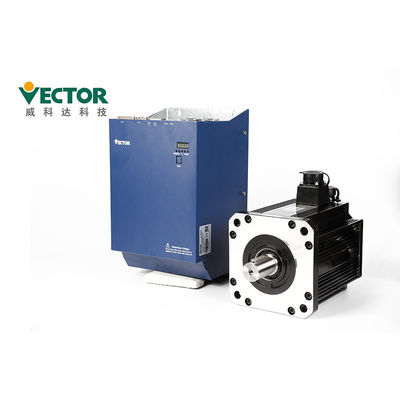

EtherCAT Servo Motion Control System ตัวควบคุมเซอร์โว AC สำหรับตัวป้อนกระดาษแข็ง

EtherCAT / Canopen Bus Type ตัวควบคุมเซอร์โวแอมพลิฟายเออร์สำหรับตัวป้อนกระดาษแข็ง

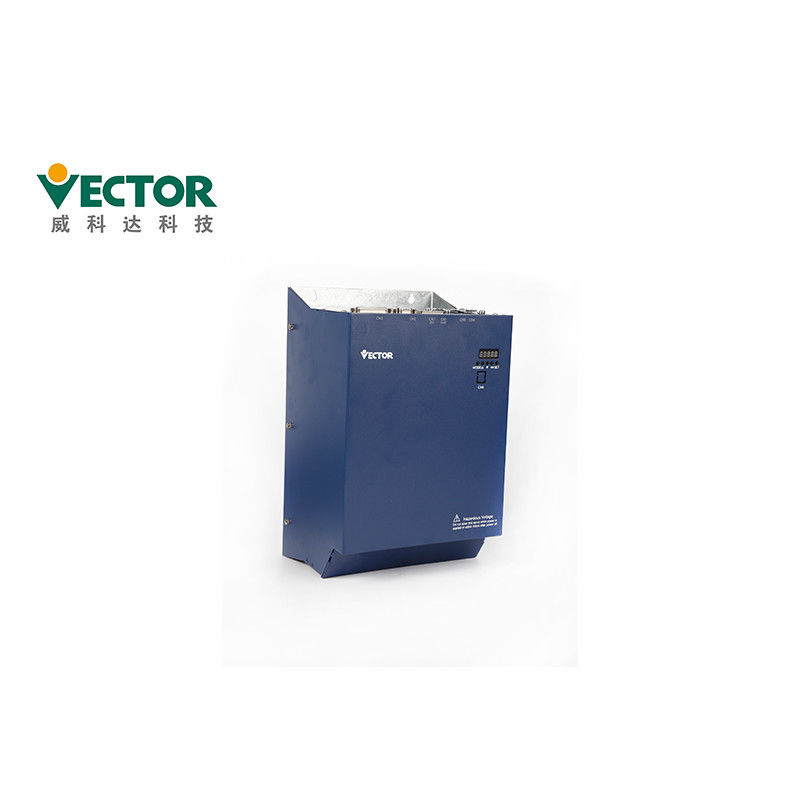

EtherCAT/Canopen Bus Type เซอร์โวแอมพลิฟายเออร์

ไฟฟ้ากระแสสลับ 380V 4.5KW

สามเฟสพร้อมตัวเข้ารหัสสัมบูรณ์ Tamagawa 17/23 บิต;

Modbus/CANopen/EtherCAT Commucation Protocol Type

รายละเอียดสินค้า

การติดตั้ง:

● ติดตั้งไดรเวอร์บนแพลตฟอร์มที่แห้งและแข็งแรงรักษาการระบายอากาศที่ดีและ

การกระจายความร้อนระหว่างการติดตั้งและบำรุงรักษาสายดินที่ดี

● โปรดติดตั้งในทิศทางที่กำหนดเพื่อหลีกเลี่ยงการทำงานผิดพลาด

● เมื่อทำการติดตั้ง โปรดตรวจสอบให้แน่ใจว่าไดรเวอร์เซอร์โวอยู่ในตำแหน่งที่กำหนด

ระยะห่างจากพื้นผิวด้านในของตู้และเครื่องจักรอื่นๆ มิฉะนั้น อาจก่อให้เกิดไฟไหม้หรือทำงานผิดปกติได้

● เมื่อติดตั้ง ห้ามปิดกั้นพอร์ตดูดและระบายอากาศ และอย่าให้มีสิ่งแปลกปลอมภายในผลิตภัณฑ์

เข้าไปมิฉะนั้นอาจทำให้เกิดความผิดปกติหรือไฟไหม้เนื่องจากส่วนประกอบภายในที่เสื่อมสภาพ

● ห้ามวางของหนักบนหรือใต้ผลิตภัณฑ์นี้ เนื่องจากอาจส่งผลให้เกิดการบาดเจ็บได้

● โปรดติดตั้งในสภาพแวดล้อมต่อไปนี้:

1.สถานที่ที่ไม่มีแสงแดดส่องถึงโดยตรง

2.สถานที่ที่อุณหภูมิแวดล้อมอยู่ในช่วง 0 ° C ถึง 55 ° C;

3.ความชื้นสัมพัทธ์ในช่วง 0% ถึง 95% และไม่มีการควบแน่น

4.สถานที่ปราศจากหยดน้ำ ไอระเหย ฝุ่น และฝุ่นมัน

5.สถานที่ที่ไม่มีเครื่องทำความร้อนสูง

6. ไม่กัดกร่อน ก๊าซไวไฟและของเหลว;

7.ไม่ง่ายที่จะสาดน้ำ น้ำมัน และยา;

8.สถานที่ที่ไม่สัมผัสกับรังสีกัมมันตภาพรังสี

9.สถานที่แข็งแรงและปราศจากการสั่นสะเทือน

10.สถานที่ที่ไม่มีสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้า

ข้อควรระวังในการเดินสายไฟ

● ไม่แนะนำให้ใช้ไฟเฟสเดียว 220V สำหรับแหล่งจ่ายไฟหลัก

ซึ่งอาจทำให้ตัวเก็บประจุอิเล็กโทรไลต์เสียหายเนื่องจากขาดเฟส

● ห้ามเปลี่ยนสายไฟระหว่างเปิดเครื่อง มิฉะนั้น อาจเกิดไฟฟ้าช็อตหรือบาดเจ็บได้

● กรุณาดำเนินการเดินสายไฟหรือตรวจสอบโดยช่างผู้ชำนาญการ มิเช่นนั้น

อาจทำให้เกิดไฟฟ้าช็อตหรือผลิตภัณฑ์ทำงานล้มเหลว

● โปรดยืนยันสายไฟและแหล่งจ่ายไฟอย่างระมัดระวังวงจรเอาท์พุต

อาจลัดวงจรเนื่องจากข้อผิดพลาดในการเดินสายหรือการใช้แรงดันไฟฟ้าต่างกันเบรกไม่ทำงาน

เมื่อเกิดข้อผิดพลาดข้างต้น ซึ่งอาจส่งผลให้เกิดความเสียหายทางกลหรือการบาดเจ็บส่วนบุคคล

● อย่าเชื่อมต่อสายไฟอินพุตเข้ากับขั้ว U, V และ W ของ

ขับรถ.มิฉะนั้น ไดรเวอร์เซอร์โวจะเสียหาย

● เมื่อเดินสายไฟ ห้ามร้อยสายไฟและสายสัญญาณผ่านท่อเดียวกัน และอย่ามัดสายไฟ

ด้วยกัน.ระยะห่างระหว่างทั้งสองควรมากกว่า 30 ซม. เพื่อหลีกเลี่ยงสัญญาณรบกวน

● ขั้วต่อกราวด์ของคนขับต้องต่อสายดินเพื่อหลีกเลี่ยงการรั่วซึมและลดการรบกวนของระบบ

และเส้นผ่านศูนย์กลางของสายกราวด์ควรเท่ากับหรือสูงกว่าสายไฟ

● เมื่อเชื่อมต่อแหล่งจ่ายไฟ AC และแหล่งจ่ายไฟ DC เข้ากับเซอร์โวยูนิต ให้เชื่อมต่อกับเทอร์มินัลที่ระบุ

หากไม่ปฏิบัติตามอาจส่งผลให้เกิดการทำงานผิดพลาดหรือไฟไหม้ได้

● สำหรับความยาวของสายไฟ บรรทัดอินพุตคำสั่งสูงสุด 3 ม. และสายเอ็นโค้ดเดอร์ยาวสูงสุด 20 ม.

● ใช้สายเคเบิลหุ้มฉนวนคู่บิดเกลียวสำหรับสายสัญญาณและสายเอ็นโค้ดเดอร์ แล้วต่อกราวด์ส่วนป้องกันด้วยปลายด้านเดียว

●ขั้วต่อ U, V, W ของไดรเวอร์และขั้ว U, V และ W ของมอเตอร์ควรเชื่อมต่อทีละตัว

ตามชื่อหากต่อผิด มอเตอร์จะไม่สามารถทำงานได้ตามปกติ

● ผลิตภัณฑ์บัส DC ทั่วไปต้องการตัวต้านทานที่ไวต่อแรงกด และสายไฟมีความปลอดภัย

● โปรดตรวจสอบไฟหลังจากปิดเครื่องเป็นเวลาอย่างน้อย 5 นาทีแม้ว่า

ไฟฟ้าดับ ไฟฟ้าแรงสูงอาจยังคงอยู่ภายในเซอร์โวไดรฟ์ดังนั้นห้ามสัมผัสขั้วไฟฟ้า

ภายใน 5 นาทีหลังจากปิดเครื่อง มิฉะนั้น อาจทำให้เกิดไฟฟ้าช็อตได้

● อย่าเปิด/ปิดเครื่องบ่อยๆเมื่อจำเป็นต้องเปิด/ปิดเครื่องอย่างต่อเนื่อง โปรด

ควบคุมหนึ่งครั้งหรือน้อยกว่าใน 1 นาทีเนื่องจากส่วนจ่ายไฟของไดรเวอร์เซอร์โวมีตัวเก็บประจุ จึงมีการชาร์จขนาดใหญ่

กระแสไฟ (เวลาชาร์จ 0.2 วินาที) จะไหลระหว่างการจ่ายไฟเปิด/ปิดดังนั้นหากเปิด/ปิดเครื่อง

บ่อยครั้ง ประสิทธิภาพของส่วนประกอบวงจรหลักภายในไดรเวอร์เซอร์โวจะลดลง

● ห้ามจ่ายไฟเมื่อสกรูแผงขั้วต่อหลวมหรือสายหลวมมิฉะนั้นอาจทำให้เกิดไฟไหม้ได้

● ใช้มาตรการป้องกันที่เหมาะสมในสถานที่ต่อไปนี้ มิฉะนั้น เครื่องอาจได้รับความเสียหาย:

1. สถานที่ที่ก่อให้เกิดการรบกวนเนื่องจากไฟฟ้าสถิตย์

2. สถานที่ที่ก่อให้เกิดสนามไฟฟ้าแรงหรือสนามแม่เหล็กแรงสูง

3. สถานที่ที่อาจมีการแผ่รังสี

4. สถานที่ที่มีสายไฟอยู่ใกล้ๆ

เครื่องประดับ:

	อุปกรณ์เสริมชื่อ	ภาพ
สาตาดอะไหล่	ขั้วต่อสายไฟ		ปรับให้เข้ากับไดรฟ์โครงสร้าง E1, E2
	ปลั๊กตัวเข้ารหัส Cn3		ปลั๊กเอนโค้ดเดอร์ด้านคนขับ
	ปลั๊กขั้วต่อควบคุม Cn4		ขั้วสัญญาณอินพุต/เอาต์พุต การเดินสายผู้ใช้
	สายเชื่อมต่อเอ็นโค้ดเดอร์		มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ
	สายไฟ		มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ
	สายตรวจสอบไดรฟ์		เชื่อมต่อและปรับซอฟต์แวร์สำหรับการตรวจสอบระยะไกลและอัพเดตเฟิร์มแวร์
การจัดซื้ออะไหล่	สายแปลง USB เป็น RS232		ถ้าจำเป็นให้ซื้อเอง
	สายสื่อสารอีเทอร์เน็ต		ถ้าจำเป็นให้ซื้อเอง

การบรรจุ:

เวลาจัดส่งและวิธีการจัดส่ง Shipping

1. สำหรับการสั่งซื้อขนาดเล็กเราสามารถจัดส่งได้ภายใน 1 สัปดาห์

2. ผลิตภัณฑ์ของเราสามารถจัดส่งได้ทั้งทางอากาศ ทางบก หรือทางทะเล

ใบรับรอง:

1. CE (มาตรฐานความปลอดภัยของสหภาพยุโรป);
2. IEC/EN61800-5-1:2007 (ข้อกำหนดด้านความปลอดภัยสำหรับไฟฟ้า ความร้อน และพลังงานในหัวข้อ 5-1 ของ

ระบบขับเคลื่อนไฟฟ้าความเร็วตัวแปร) สอดคล้องกับมาตรฐานแห่งชาติ GB12668.501-2013;

3, IEC / EN61800-3: 2004 + A1 (ระบบควบคุมความเร็วระบบควบคุมไฟฟ้าส่วนที่ 3 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า

มาตรฐานและวิธีการทดสอบเฉพาะ) ซึ่งสอดคล้องกับมาตรฐานแห่งชาติ GB12668.3-2012
