ระบบควบคุมเซอร์โว AC 1KW 2000rpm พร้อมพัลส์ 2500 ที่เพิ่มขึ้น 2500
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Vector |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | VEC-VC-00623H-ME / 130ME-00120A23-MF2M |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | USD 300-450 / kit |
| รายละเอียดการบรรจุ: | 280 * 208 * 78 มม |
| เวลาการส่งมอบ: | 3-5 วันทำงาน |
| เงื่อนไขการชำระเงิน: | T / T, wester N Union, L / C |
| สามารถในการผลิต: | 500 ชุด / เดือน |
|
ข้อมูลรายละเอียด |
|||
| แรงดันไฟฟ้า: | 220V | อำนาจ: | 1kW |
|---|---|---|---|
| จัดอันดับปัจจุบัน: | 6A | ความเร็วที่กำหนด: | 2000 รอบต่อนาที |
| คะแนน Torgue: | 4.77 นาโนเมตร | ระยะ: | 3 เฟส |
| ขนาดหน้าแปลนมอเตอร์: | 130 มม | โปรโตคอลการสื่อสาร: | Modbus / CANopen / EtherCAT |
| แบบ: | VEC-VC-00623H-ME / 130ME-00120A23-MF2M | ใบสมัคร: | เครื่องบรรจุอัตโนมัติ |
| เน้น: | ระบบควบคุมเซอร์โว AC 1KW,ระบบควบคุมเซอร์โว AC 2000 รอบต่อนาที |
||
รายละเอียดสินค้า

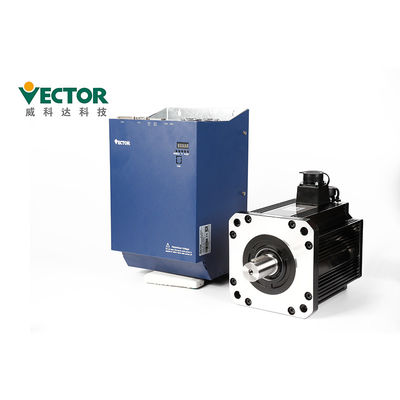

1KW 2000rpm Servo Motor Drive ระบบเซอร์โวสำหรับเครื่องบรรจุอัตโนมัติ
ระบบเซอร์โวสำหรับเครื่องบรรจุอัตโนมัติ
ไฟฟ้ากระแสสลับ 220V 1KW
สามเฟสที่มีการเพิ่มพัลส์ 2500 + ตัวเข้ารหัสฮอลล์
Modbus/CANopen/EtherCAT Commucation Protocol Type
รายละเอียดสินค้า
| สินค้า | ชุดระบบเซอร์โวแอบโซลูท |
| ยี่ห้อ | เวกเตอร์ |
| หมายเลขรุ่น | VEC-VC-00623H-ME/130ME-00120A23-MF2M |
| พลัง | 1KW |
| แรงดันไฟฟ้า | 220V |
| เฟส | สามเฟส |
| จัดอันดับความเร็ว | 2000 รอบต่อนาที |
| จัดอันดับปัจจุบัน | 6A |
| จัดอันดับ Torgue | 4.77Nm |
| โปรโตคอลการสื่อสาร | Modbus/CANopen/EtherCAT |
| แรงดันไฟฟ้า | โหมดควบคุม | การแก้ไขแบบควบคุมเต็มรูปแบบแบบเฟสเดียว / สามเฟส การปรับ SVPWM |
| ตัวเข้ารหัส | คำติชมของตัวเข้ารหัส | เพิ่มขึ้น 2,500 ชีพจร + ตัวเข้ารหัสฮอลล์; เพิ่มขึ้น 2500 ชีพจร; 17bit Tamagawa ตัวเข้ารหัสสัมบูรณ์; 23bit Tamagawa ตัวเข้ารหัสสัมบูรณ์; ตัวเข้ารหัสสัมบูรณ์ของ Nikon 24 บิต; |
| อินพุตคำสั่งพัลส์ | ประเภทพัลส์ | อินพุตดิฟเฟอเรนเชียล Open collector |
| ช่วงความถี่ | อินพุตที่แตกต่าง: 0-500kHz ความกว้างของพัลส์มากกว่า 1us Open collector: 0-300kHz ความกว้างของพัลส์มากกว่า 2.5us |
|
| โหมดพัลส์ | ชีพจร + ทิศทาง;AB บวก;CW+ทวนเข็มนาฬิกา; | |
| อินพุตแบบอะนาล็อก | ช่วงแรงดันไฟฟ้า | -10V ถึง 10V |
| อิมพีแดนซ์อินพุต | 10kΩ | |
| ความถี่สูงสุด | 1.5kHz | |
| ประเภทอินเตอร์เฟส DI/DO | NPN/PNP | |
| ประเภทโปรโตคอลการสื่อสาร | Modbus/CANopen/EtherCAT | |
| อินพุตดิจิตอล | เปิดใช้งานไดรฟ์, รีเซ็ตไดรฟ์, สวิตช์ A/B ของคำสั่งแรงบิด, คำสั่งแรงบิดย้อนกลับ เปิดใช้งาน, สวิตช์ A/B ขีดจำกัดแรงบิดไปข้างหน้า, สวิตช์ A/B ขีดจำกัดแรงบิดเชิงลบ, ไปข้างหน้า สวิตช์จำกัดความเร็ว A/B, สวิตช์จำกัดความเร็ว A/B ลบ, เขย่าไปข้างหน้า, เขย่าเบา ๆ ย้อนกลับ, ความเร็ว เปิดใช้งานคำสั่งย้อนกลับ, สวิตช์ A/B แหล่งความเร็วหลัก, เปิดใช้งานหยุดความเร็ว, ล้างตำแหน่ง นับ โหมดความเร็ว คงที่เป็นศูนย์ การเลือกความเร็วหลายความเร็ว 0, การเลือกความเร็วหลายระดับ 1, การเลือกความเร็วหลายระดับ 2, การเลือกความเร็วหลายระดับ 3, คำสั่งตำแหน่ง ห้าม, คำสั่งตำแหน่งถอยหลัง, ห้ามสั่งการชีพจร, อัตราทดเกียร์อิเล็กทรอนิกส์ สวิตช์ 1, ข้อผิดพลาดของตำแหน่ง ล้าง, กลับไปที่ศูนย์, ทริกเกอร์ตำแหน่งหลายส่วน, การเลือกตำแหน่งหลายส่วน 0, การเลือกตำแหน่งหลายส่วน 1, หลายส่วน การเลือกตำแหน่ง 2, การเลือกตำแหน่งหลายส่วน 3, ทิศทางตำแหน่งหลายส่วน การเลือก, อินพุตสวิตช์จุดเริ่มต้นกลับเป็นศูนย์, พัลส์ xy และการวางแผนตำแหน่งภายใน สวิตช์, สวิตช์โหมดควบคุม 0, สวิตช์โหมดควบคุม 1, เปิดใช้งานความยาวคงที่ขัดจังหวะ อินพุต, ยกเลิกความยาวคงที่ของการขัดจังหวะ, ความยาวคงที่ของทริกเกอร์การขัดจังหวะ, ชุดแรกของชุดที่สอง สวิตช์เกน, ข้อผิดพลาดในการรีเซ็ต, สวิตช์ลิมิตบวกในโหมดตำแหน่ง, สวิตช์จำกัดย้อนกลับใน โหมดตำแหน่ง วงเปิดและวงปิดในโหมดวงปิดแบบเต็ม สวิตช์อัตราทดเกียร์อิเล็กทรอนิกส์ 2, มอเตอร์อินพุตร้อนเกินไป, อินพุตหยุดฉุกเฉิน, ทริกเกอร์ภายในที่ชัดเจน, ชุดทริกเกอร์ภายใน, พัลส์การนับตัวนับภายใน, ตัวนับภายในที่ชัดเจน, โหมดความเร็ว โหมด UPDOWN UP สัญญาณ โหมดความเร็ว โหมด UPDOWN ลง สัญญาณ AI ศูนย์ดริฟท์ การแก้ไขอัตโนมัติ |
|
| ดิจิตอลเอาท์พุต | เปิดใช้งานไดรเวอร์, มาถึงความเร็ว, ลดความเร็ว, เพิ่มความเร็ว, ความเร็วเป็นศูนย์, ความเร็วเกิน จำกัด, การหมุนไปข้างหน้า, การหมุนย้อนกลับ, เอาต์พุตข้อผิดพลาด, การจำกัดความเร็วไปข้างหน้าในโหมดแรงบิด, โหมดแรงบิด ในขีดจำกัดความเร็วติดลบ ในโหมดแรงบิด การวางตำแหน่งเสร็จสมบูรณ์ การวางตำแหน่งใกล้กับเอาต์พุตการส่งคืนศูนย์เสร็จสมบูรณ์ข้อผิดพลาดของตำแหน่งก็เช่นกัน ขนาดใหญ่, เอาต์พุตถูกขัดจังหวะด้วยความยาวคงที่, เอาต์พุตจำกัดซอฟต์แวร์คือเอาต์พุต, เบรคเอาท์พุตคือ คำสั่งอินพุทถูกต้อง, มักจะปิด, เปิดตลอดเวลา, เอาต์พุตจำกัดแรงบิด, แรงบิด การมาถึง, สถานะทริกเกอร์ภายใน, การนับตัวนับภายในมาถึง, ความเร็วสม่ำเสมอ, ชีพจร คำสั่งตำแหน่งเป็นศูนย์เอาท์พุท |
|

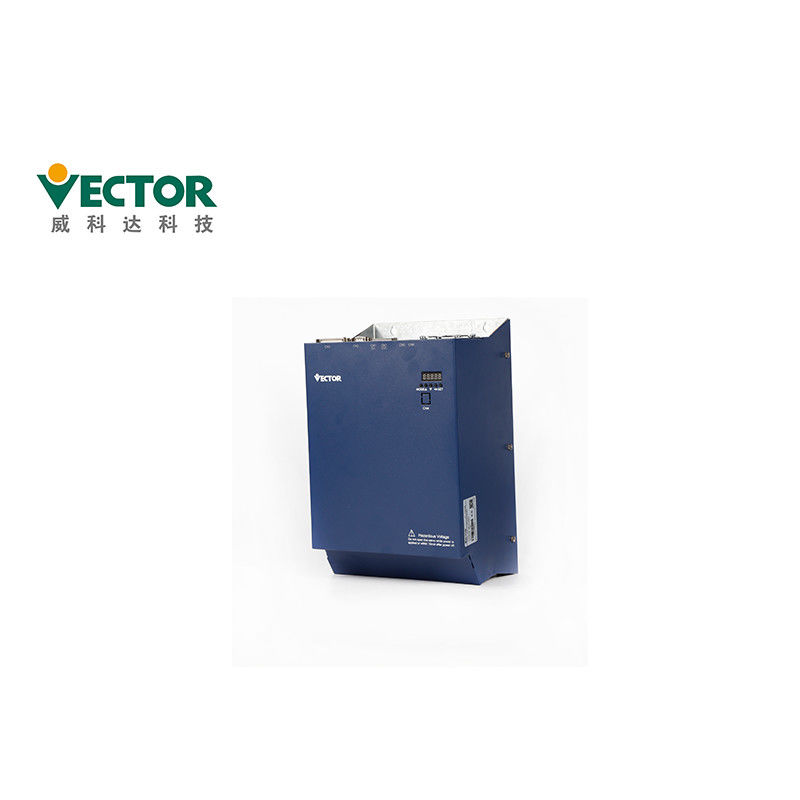

รายละเอียดเกี่ยวกับเซอร์โวไดรฟ์ เลือกรุ่นของเซอร์โวไดรฟ์ และทำการติดตั้งอย่างไร?
แผงประกอบด้วย 5 ปุ่มและ 5 หลอดดิจิตอล
ฟังก์ชันทั่วไปของปุ่มทั้งห้าจะแสดงในตารางด้านล่าง
| ชื่อคีย์ | ฟังก์ชั่นที่สำคัญ |
| โหมด | สลับโหมดกลับไปที่เมนูก่อนหน้า |
| ▲(เพิ่ม) | เพิ่มค่าบิตกระพริบของหลอดดิจิตอล LED |
| ▼(ธันวาคม) | ลดค่าตัวเลขที่กระพริบของหลอดดิจิตอล LED |
| ◄◄(กะ) | เลื่อนหลอด LED ที่กะพริบไปทางซ้ายตรวจสอบมูลค่าข้อมูลสูง ยาวกว่า 5 บิต;รีเซ็ตข้อผิดพลาด เรียกใช้ฟังก์ชัน Fn |
| SET | อ่าน/เขียนค่าพารามิเตอร์ |
การติดตั้ง:
● ติดตั้งไดรเวอร์บนแพลตฟอร์มที่แห้งและแข็งแรงรักษาการระบายอากาศที่ดีและ
การกระจายความร้อนระหว่างการติดตั้งและบำรุงรักษาสายดินที่ดี
● โปรดติดตั้งในทิศทางที่กำหนดเพื่อหลีกเลี่ยงการทำงานผิดพลาด
● เมื่อทำการติดตั้ง โปรดตรวจสอบให้แน่ใจว่าไดรเวอร์เซอร์โวอยู่ในตำแหน่งที่กำหนด
ระยะห่างจากพื้นผิวด้านในของตู้และเครื่องจักรอื่นๆ มิฉะนั้น อาจก่อให้เกิดไฟไหม้หรือทำงานผิดปกติได้
| การติดตั้ง สิ่งแวดล้อม ข้อกำหนด |
ความกดอากาศ | 86~106kPa |
| Mbient ความชื้น | 0~55℃ | |
| อุณหภูมิโดยรอบ | 0~90%RH | |
| IP Rating | IP20 | |
| การสั่นสะเทือน | 0~4.9m/s^2 |
เครื่องประดับ:
| อุปกรณ์เสริมชื่อ | ภาพ | ||
| สาตาดอะไหล่ | ขั้วต่อสายไฟ | |
ปรับให้เข้ากับไดรฟ์โครงสร้าง E1, E2 |
| ปลั๊กตัวเข้ารหัส Cn3 | ปลั๊กเอนโค้ดเดอร์ด้านคนขับ | ||
| ปลั๊กขั้วต่อควบคุม Cn4 | ขั้วสัญญาณอินพุต/เอาต์พุต การเดินสายผู้ใช้ | ||
| สายเชื่อมต่อเอ็นโค้ดเดอร์ | มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ |
||
| สายไฟ | มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ |
||
| สายตรวจสอบไดรฟ์ | เชื่อมต่อและปรับซอฟต์แวร์สำหรับการตรวจสอบระยะไกลและอัพเดตเฟิร์มแวร์ | ||
| การจัดซื้ออะไหล่ | สายแปลง USB เป็น RS232 | ถ้าจำเป็นให้ซื้อเอง | |
| สายสื่อสารอีเทอร์เน็ต | ถ้าจำเป็นให้ซื้อเอง |
การบรรจุ:
| รายละเอียดการบรรจุของเซอร์โวไดรฟ์ | |||||
| สินค้า | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| หีบขนาด | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| รายละเอียดการบรรจุของ Motion Controller | |||||
| สินค้า | VA Motion | การขยาย VA | VE Motion | การขยาย VE(32) | การขยาย VE(76) |
| หีบขนาด | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
เวลาจัดส่งและวิธีการจัดส่ง Shipping
| ปริมาณ | 1-5 ชุด | 50-100 ชุด | 200-500 ชุด |
| เวลาจัดส่ง | ภายใน 3 วัน | 5-10 วัน | 15-25 วัน |
1. สำหรับการสั่งซื้อขนาดเล็กเราสามารถจัดส่งได้ภายใน 1 สัปดาห์
2. ผลิตภัณฑ์ของเราสามารถจัดส่งได้ทั้งทางอากาศ ทางบก หรือทางทะเล
ใบรับรอง:
1. CE (มาตรฐานความปลอดภัยของสหภาพยุโรป);
2. IEC/EN61800-5-1:2007 (ข้อกำหนดด้านความปลอดภัยสำหรับไฟฟ้า ความร้อน และพลังงานในหัวข้อ 5-1 ของ
ระบบขับเคลื่อนไฟฟ้าความเร็วตัวแปร) สอดคล้องกับมาตรฐานแห่งชาติ GB12668.501-2013;
3, IEC / EN61800-3: 2004 + A1 (ระบบควบคุมความเร็วระบบควบคุมไฟฟ้าส่วนที่ 3 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า
มาตรฐานและวิธีการทดสอบเฉพาะ) ซึ่งสอดคล้องกับมาตรฐานแห่งชาติ GB12668.3-2012
