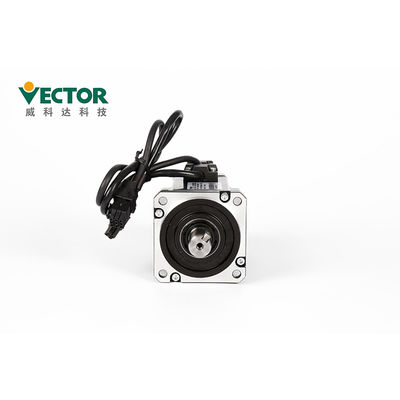

ระบบควบคุมการเคลื่อนที่เซอร์โวแบบลูปปิด 3kw Pulse สำหรับอุปกรณ์การพิมพ์

รายละเอียดสินค้า

เซอร์โวไดรฟ์แบบวงปิดมีข้อผิดพลาดน้อยกว่า 3kw 380V Pulse Servo Motor สำหรับอุปกรณ์การพิมพ์

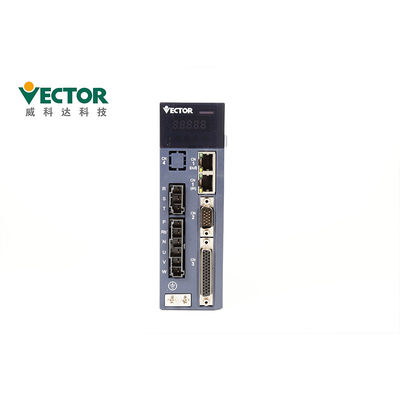

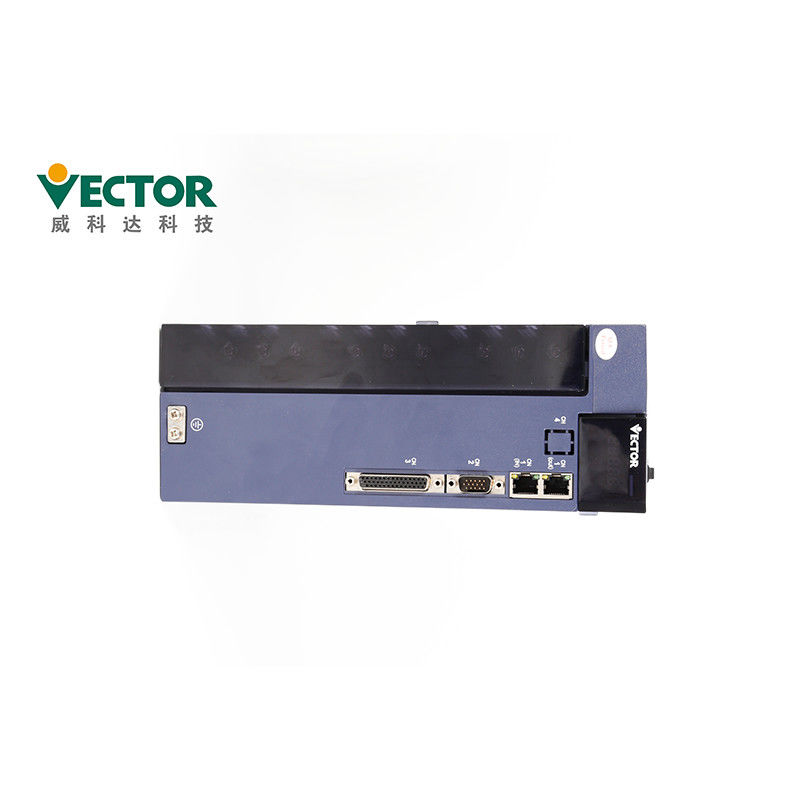

เซอร์โวไดรฟ์แบบวงปิด

ไฟฟ้ากระแสสลับ 380V 3KW

สามเฟสพร้อมตัวเข้ารหัสสัมบูรณ์ Tamagawa 17/23 บิต;

Modbus/CANopen/EtherCAT Commucation Protocol Type

รายละเอียดสินค้า

การติดตั้ง:

● ติดตั้งไดรเวอร์บนแพลตฟอร์มที่แห้งและแข็งแรงรักษาการระบายอากาศที่ดีและ

การกระจายความร้อนระหว่างการติดตั้งและบำรุงรักษาสายดินที่ดี

● โปรดติดตั้งในทิศทางที่กำหนดเพื่อหลีกเลี่ยงการทำงานผิดพลาด

● เมื่อทำการติดตั้ง โปรดตรวจสอบให้แน่ใจว่าไดรเวอร์เซอร์โวอยู่ในตำแหน่งที่กำหนด

ระยะห่างจากพื้นผิวด้านในของตู้และเครื่องจักรอื่นๆ มิฉะนั้น อาจก่อให้เกิดไฟไหม้หรือทำงานผิดปกติได้

● เมื่อติดตั้ง ห้ามปิดกั้นพอร์ตดูดและระบายอากาศ และอย่าให้มีสิ่งแปลกปลอมภายในผลิตภัณฑ์

เข้าไปมิฉะนั้นอาจทำให้เกิดความผิดปกติหรือไฟไหม้เนื่องจากส่วนประกอบภายในที่เสื่อมสภาพ

● ห้ามวางของหนักบนหรือใต้ผลิตภัณฑ์นี้ เนื่องจากอาจส่งผลให้เกิดการบาดเจ็บได้

● โปรดติดตั้งในสภาพแวดล้อมต่อไปนี้:

1.สถานที่ที่ไม่มีแสงแดดส่องถึงโดยตรง

2.สถานที่ที่อุณหภูมิแวดล้อมอยู่ในช่วง 0 ° C ถึง 55 ° C;

3.ความชื้นสัมพัทธ์ในช่วง 0% ถึง 95% และไม่มีการควบแน่น

4.สถานที่ปราศจากหยดน้ำ ไอระเหย ฝุ่น และฝุ่นมัน

5.สถานที่ที่ไม่มีเครื่องทำความร้อนสูง

6. ไม่กัดกร่อน ก๊าซไวไฟและของเหลว;

7.ไม่ง่ายที่จะสาดน้ำ น้ำมัน และยา;

8.สถานที่ที่ไม่สัมผัสกับรังสีกัมมันตภาพรังสี

9.สถานที่แข็งแรงและปราศจากการสั่นสะเทือน

10.สถานที่ที่ไม่มีสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้า

ข้อควรระวังในการใช้งาน

● ในการดำเนินการทดสอบ เพื่อป้องกันอุบัติเหตุ โปรดทดสอบเซอร์โวมอเตอร์ที่ไม่มีโหลด

(ไม่ได้ต่อกับเพลาขับ) มิฉะนั้น อาจทำให้บาดเจ็บได้

● เมื่อเริ่มทำงานกับเครื่องที่รองรับ ให้ตั้งค่าพารามิเตอร์ผู้ใช้ที่ตรงกับเครื่อง

ล่วงหน้า.หากคุณเริ่มการทำงานโดยไม่มีการตั้งค่าพารามิเตอร์ อาจทำให้สูญเสียทางกลหรือทำงานผิดปกติ

● เพื่อหลีกเลี่ยงอุบัติเหตุ ติดตั้งลิมิตสวิตช์หรือตัวหยุดที่ส่วนท้ายของส่วนที่เคลื่อนย้ายได้ของเครื่อง

มิฉะนั้นจะทำให้เกิดความเสียหายทางกลหรือการบาดเจ็บ

● อย่าทำการเปลี่ยนแปลงอย่างมากกับการตั้งค่าพารามิเตอร์ เนื่องจากอาจส่งผลให้

การทำงานที่ไม่เสถียร ความเสียหายทางกลหรือการบาดเจ็บ

●เมื่อเปิดเครื่องหรือแหล่งจ่ายไฟถูกตัด ฮีตซิงก์ของไดรเวอร์เซอร์โว เบรกภายนอก

ตัวต้านทาน มอเตอร์ ฯลฯ อาจอยู่ในสภาวะที่มีอุณหภูมิสูงห้ามสัมผัสมิฉะนั้นอาจทำให้เกิดแผลไหม้ได้

● เมื่อใช้เซอร์โวมอเตอร์บนแกนตั้ง ให้ตั้งอุปกรณ์นิรภัยเพื่อป้องกันไม่ให้ชิ้นงานหล่นลงมา

การเตือน การเดินทางเกิน ฯลฯ นอกจากนี้ โปรดดำเนินการตั้งค่าการหยุดล็อคเซอร์โวเมื่อเกิดการเดินทางเกิน

มิฉะนั้นชิ้นงานอาจตกอยู่ในสภาพการเดินทางเกิน

● ห้ามป้อนช่วงการทำงานของเครื่องระหว่างการทำงาน มิฉะนั้น จะทำให้เกิดการบาดเจ็บ

● ห้ามสัมผัสเซอร์โวมอเตอร์หรือส่วนที่เคลื่อนที่ได้ของเครื่องระหว่างการทำงาน มิฉะนั้น อาจทำให้เกิดการบาดเจ็บได้

● โปรดตั้งค่าระบบความปลอดภัยเพื่อความปลอดภัยแม้ในกรณีที่สายสัญญาณขาดตัวอย่างเช่น,

เมื่อสัญญาณสวิตช์เดินทางบวก (P-OT) และสัญญาณสวิตช์เดินทางลบ (N-OT) ถูกตัดการเชื่อมต่อ

ที่การตั้งค่าโรงงาน พวกเขาทำงานอย่างปลอดภัย

● ตรวจสอบให้แน่ใจว่าได้ตั้งค่าสถานะเซอร์โว OFF เมื่อปิดเครื่อง

● อย่าเปิด/ปิดเครื่องบ่อยๆหลังจากเริ่มการทำงานจริง ช่วงเวลาเปิด/ปิดเครื่องควร

เกิน 1 ชั่วโมง มิฉะนั้น ส่วนประกอบภายในชุดเซอร์โวจะเสื่อมสภาพก่อนเวลาอันควร

●เมื่อสัญญาณเตือนเกิดขึ้น ให้รีเซ็ตการเตือนหลังจากลบสาเหตุและตรวจดูให้แน่ใจว่า

ให้ปลอดภัยแล้วเริ่มการทำงานใหม่ มิฉะนั้น อาจก่อให้เกิดการบาดเจ็บได้

● ห้ามใช้เบรกของมอเตอร์เบรกในการเบรกตามปกติ มิฉะนั้น อาจ

ทำให้เกิดความผิดปกติ

เครื่องประดับ:

	อุปกรณ์เสริมชื่อ	ภาพ
สาตาดอะไหล่	ขั้วต่อสายไฟ		ปรับให้เข้ากับไดรฟ์โครงสร้าง E1, E2
	ปลั๊กตัวเข้ารหัส Cn3		ปลั๊กเอนโค้ดเดอร์ด้านคนขับ
	ปลั๊กขั้วต่อควบคุม Cn4		ขั้วสัญญาณอินพุต/เอาต์พุต การเดินสายผู้ใช้
	สายเชื่อมต่อเอ็นโค้ดเดอร์		มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ
	สายไฟ		มาตรฐานความยาวสาย 3, 5, 8, 10, 13, 15 เมตร ตามใจลูกค้า ความต้องการ ให้ตัวเชื่อมต่ออิสระ
	สายตรวจสอบไดรฟ์		เชื่อมต่อและปรับซอฟต์แวร์สำหรับการตรวจสอบระยะไกลและอัพเดตเฟิร์มแวร์
การจัดซื้ออะไหล่	สายแปลง USB เป็น RS232		ถ้าจำเป็นให้ซื้อเอง
	สายสื่อสารอีเทอร์เน็ต		ถ้าจำเป็นให้ซื้อเอง

การบรรจุ:

เวลาจัดส่งและวิธีการจัดส่ง Shipping

1. สำหรับการสั่งซื้อขนาดเล็กเราสามารถจัดส่งได้ภายใน 1 สัปดาห์

2. ผลิตภัณฑ์ของเราสามารถจัดส่งได้ทั้งทางอากาศ ทางบก หรือทางทะเล

ใบรับรอง:

1. CE (มาตรฐานความปลอดภัยของสหภาพยุโรป);
2. IEC/EN61800-5-1:2007 (ข้อกำหนดด้านความปลอดภัยสำหรับไฟฟ้า ความร้อน และพลังงานในหัวข้อ 5-1 ของ

ระบบขับเคลื่อนไฟฟ้าความเร็วตัวแปร) สอดคล้องกับมาตรฐานแห่งชาติ GB12668.501-2013;

3, IEC / EN61800-3: 2004 + A1 (ระบบควบคุมความเร็วระบบควบคุมไฟฟ้าส่วนที่ 3 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า

มาตรฐานและวิธีการทดสอบเฉพาะ) ซึ่งสอดคล้องกับมาตรฐานแห่งชาติ GB12668.3-2012
